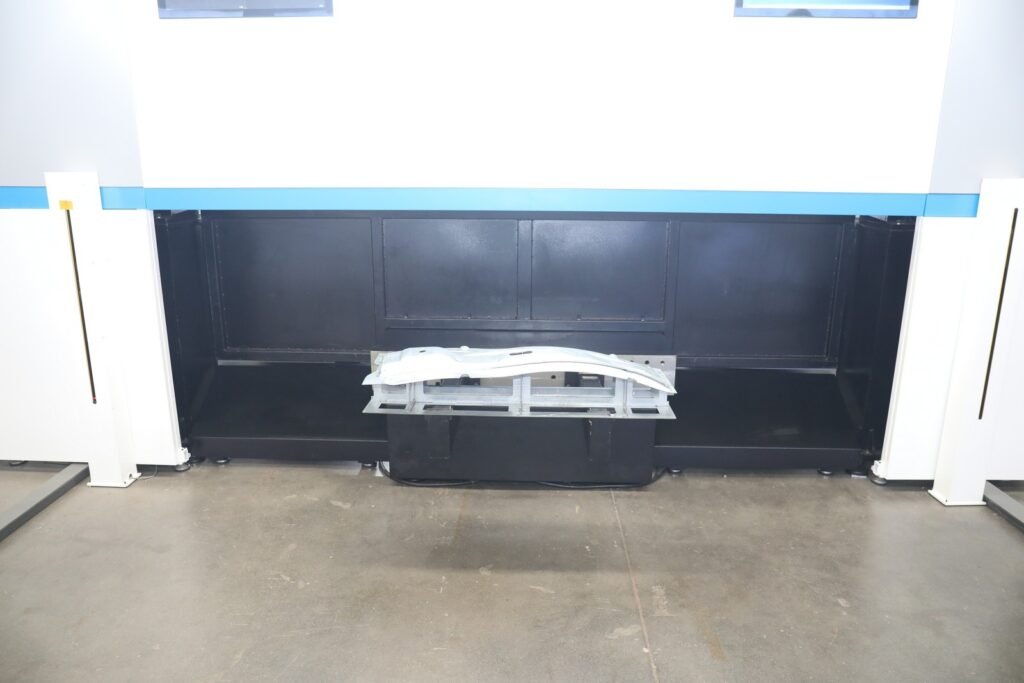

Tăiere tridimensională, cinci axe
Tăiere 3D în 5 axe — piese pe care alte mașini nu le pot face
Cap de tăiere tridimensional dezvoltat de GWEIKE, cu rotație continuă și oscilație de ±135 de grade. Taie piese cu forme complexe, în unghi și cu muchii înclinate, acolo unde o mașină plană nu ajunge.
±135°Oscilația capului de tăiere
±0,03 mmRepetabilitate
100 m/minViteză de deplasare
Alege configurația
Selectează modelul și puterea sursei laser.
Model și capacitate de lucru

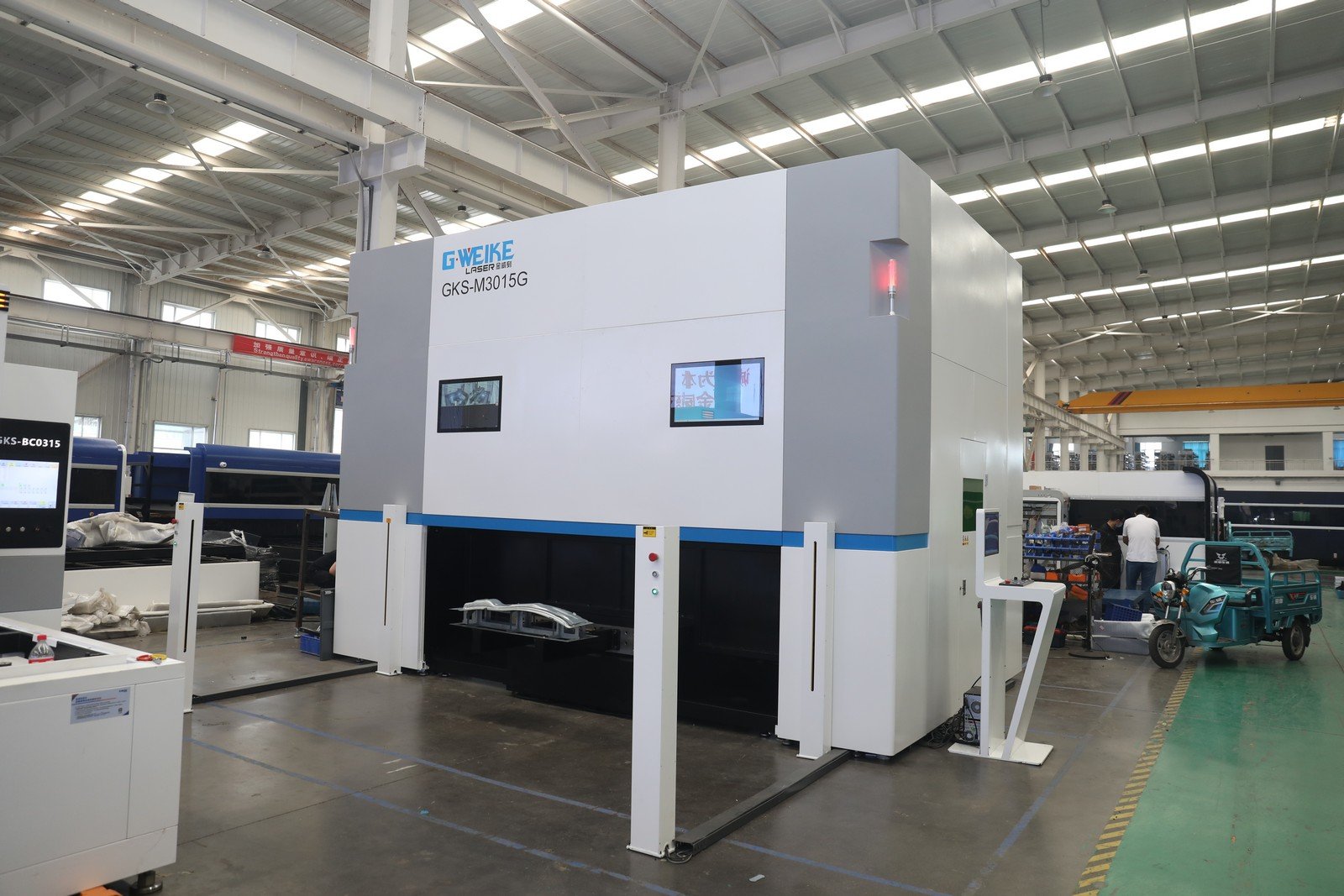

M3015G
Cap 3D în 5 axe
Capacitate X / Y / Z3000 × 1500 × 650 mm
Viteză de deplasare≥ 100 m/min
Accelerație10 m/s²
Precizie de poziționare±0,05 mm
Repetabilitate±0,03 mm
Mișcarea capuluiC 360°, A ±135°
Incluse în preț, la orice configurație
- Garanție 24 de luni
- Transport gratuit la adresa ta
- Instalare, punere în funcțiune și școlarizare
Preț la cerere, în funcție de configurație și de dotările alese.
Garanție 24 de luni
Service și piese de schimb asigurate din București, fără așteptări din străinătate.
Transport gratuit
Livrare la adresa ta, cu tot ce ține de descărcare stabilit din timp.
Instalare și școlarizare
Punere în funcțiune și instruirea operatorilor, incluse în preț.
Cele trei modele
Trei formate, aceeași tehnologie
Capul de tăiere, preciziile și accelerația sunt identice la toate cele trei modele. Diferă volumul de lucru și, la formatul cel mai mare, viteza maximă de deplasare.
| M3015G | M3122G | M4025G | |
|---|---|---|---|
| Capacitate X / Y / Z | 3000 × 1500 × 650 mm | 3100 × 2200 × 650 mm | 4000 × 2500 × 750 mm |
| Viteză de deplasare | ≥ 100 m/min | ≥ 100 m/min | ≥ 80 m/min |
| Accelerație | 10 m/s² | 10 m/s² | 10 m/s² |
| Precizie de poziționare | ±0,05 mm | ±0,05 mm | ±0,05 mm |
| Repetabilitate | ±0,03 mm | ±0,03 mm | ±0,03 mm |
| Cap de tăiere | 3D în 5 axe | 3D în 5 axe | 3D în 5 axe |
| Mișcarea capului | C 360°, A ±135° | C 360°, A ±135° | C 360°, A ±135° |
| Garanție | 24 de luni | 24 de luni | 24 de luni |
| Siguranță | Conform standardelor CE și CDRH, la nivelul cerințelor din industria auto. | ||

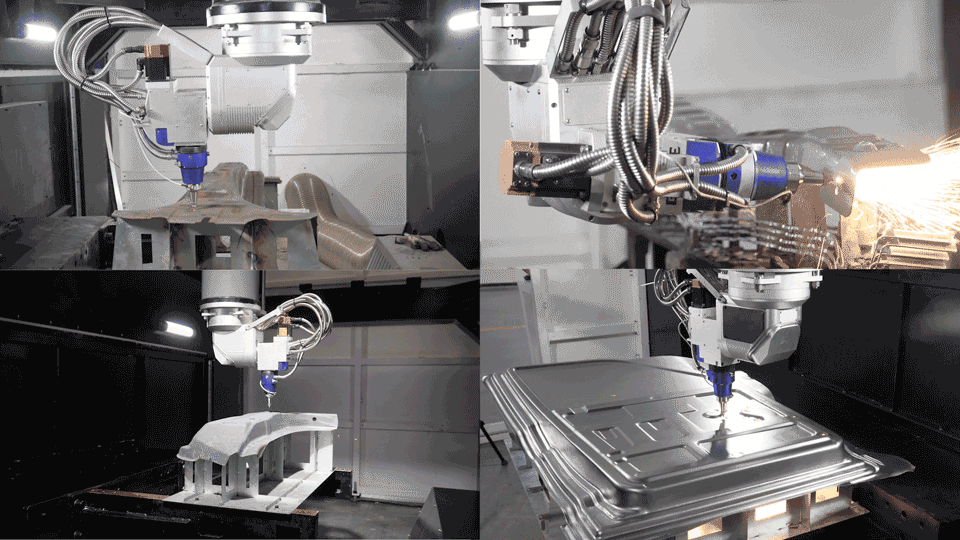

Vezi mașina la lucru
Tăiere tridimensională, filmată
Capul se rotește și se înclină în timpul tăierii, ceea ce e greu de explicat în cuvinte. Videoclipurile se încarcă doar la click, ca pagina să rămână rapidă.

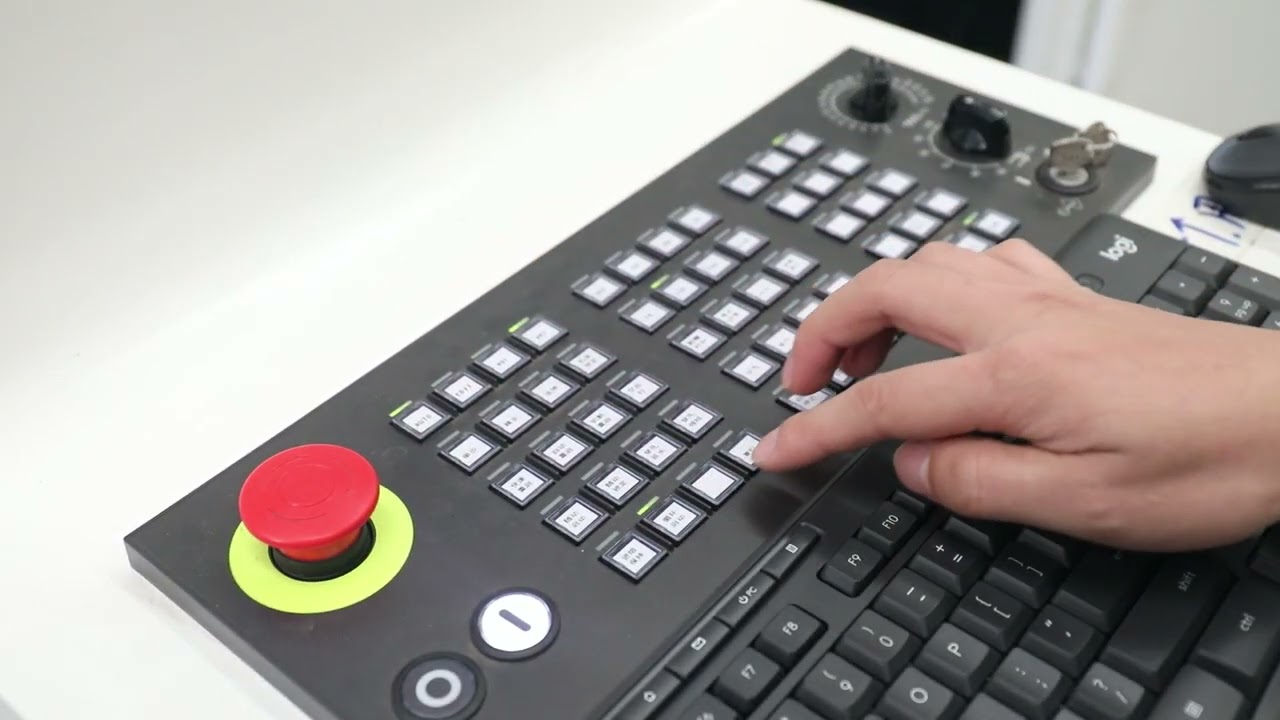

Mașina în producțieCap 3D în 5 axe, filmat la lucru
Demonstrație de tăiere 2
Demonstrație de tăiere 3
Construcția
Ce face posibilă tăierea în 3D

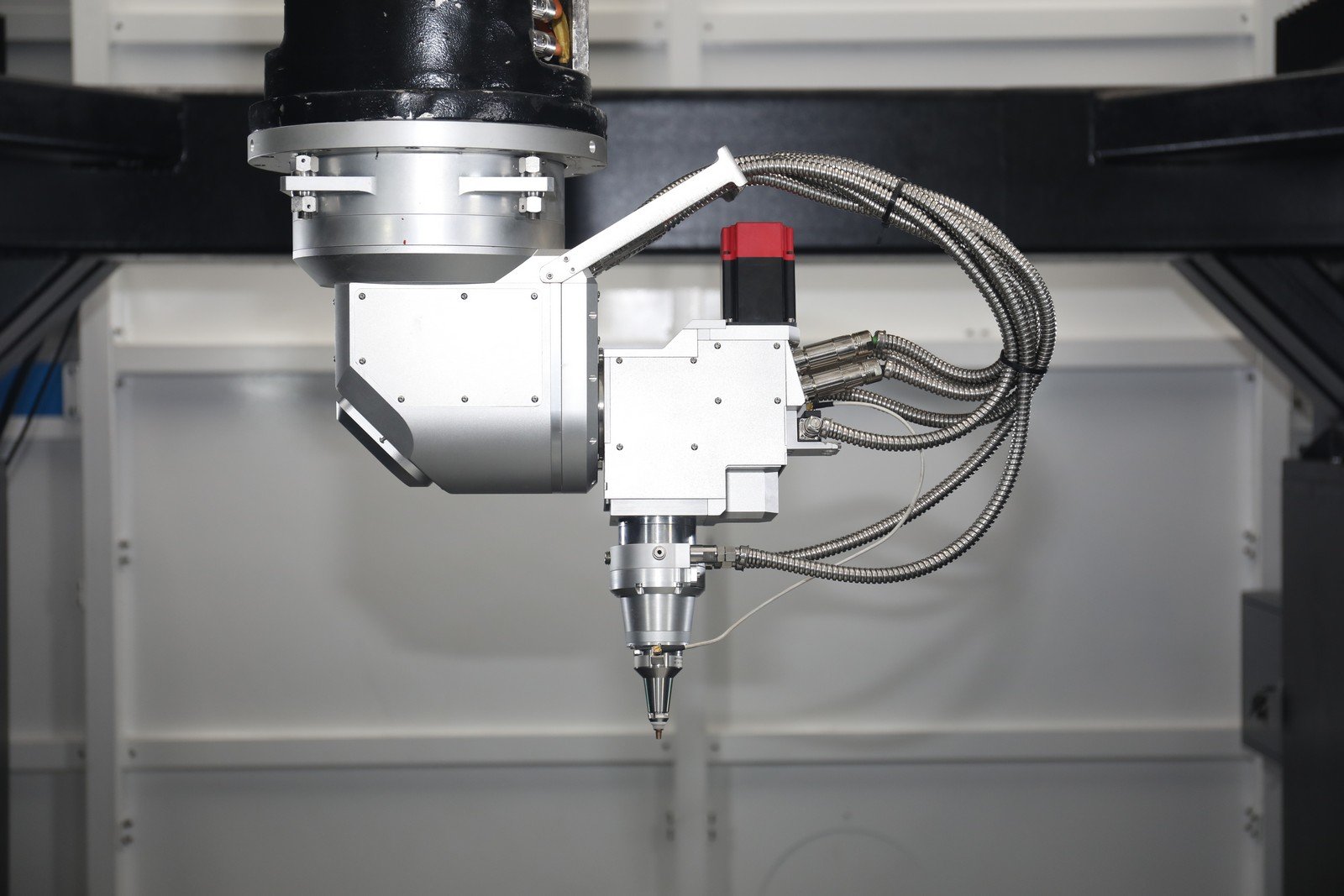

Cap de tăiere dezvoltat de GWEIKE
Capul tridimensional realizează rotație continuă pe axa C și oscilație de ±135 de grade pe axa A. Practic, poate ataca piesa din aproape orice unghi, ceea ce face posibile tăierile pe suprafețe curbate, în unghi și cu muchii înclinate.
- Rotație continuă pe axa C, oscilație ±135° pe axa A
- Tăiere pe piese cu forme complexe, nu doar plane
- Funcție anti-coliziune, care protejează capul laser

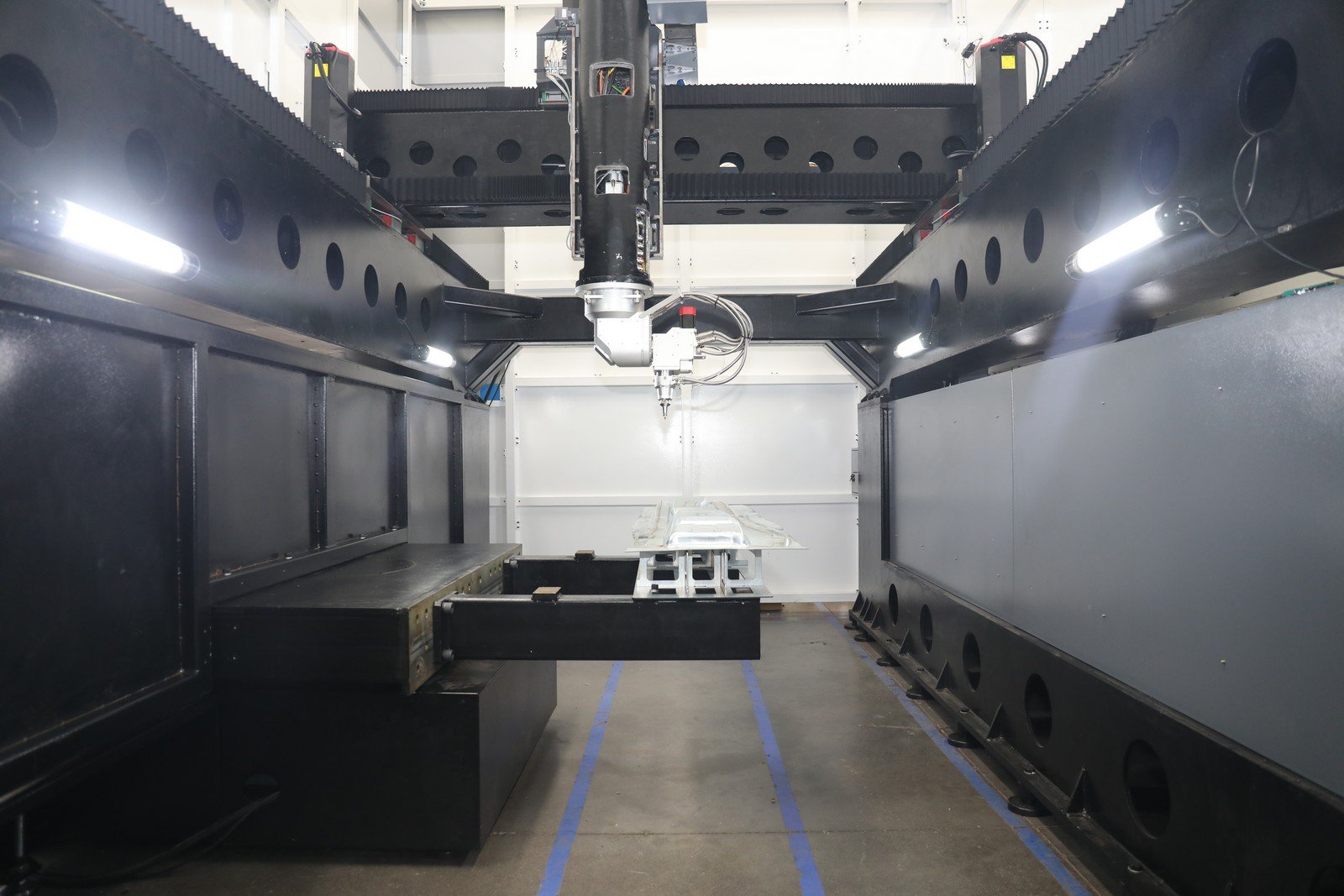

Structură gantry elevată
Construcția de tip gantry, împreună cu servomotoarele de precizie și legătura multi-axe, asigură performanța dinamică a mașinii. La 100 de metri pe minut și 10 m/s² accelerație, rigiditatea structurii decide dacă precizia se păstrează în mișcare, nu doar în repaus.
- Stabilitate la viteze și accelerații mari
- Servomotoare de precizie, cu legătură multi-axe
- Repetabilitate de ±0,03 mm
Siguranță conform CE și CDRH
Mașina respectă standardele CE și CDRH, la nivelul cerințelor generale de siguranță din industria auto. Este o condiție practică pentru cine livrează către producători auto sau aerospațiali, unde auditul de furnizor verifică inclusiv conformitatea echipamentelor.
- Conformitate CE și CDRH
- Nivelul cerințelor din industria auto
- Funcție anti-coliziune integrată
Unde lucrează
Pentru cine este această mașină
Este un echipament pentru piese cu geometrie complexă, unde tăierea plană nu ajunge. Dacă lucrezi doar table plane, o mașină clasică de debitat acoperă nevoia la o investiție mult mai mică.
Producție auto
Piese ambutisate care trebuie tăiate după formă, cu decupaje și muchii în unghi.
Aerospațial
Componente cu geometrie complexă și toleranțe strânse, unde precizia e obligatorie.
Matrițe și prototipuri
Realizarea rapidă a pieselor de probă, fără scule dedicate pentru fiecare formă.
Transport feroviar
Subansambluri de mari dimensiuni, cu tăieri pe suprafețe curbate.
Construcții de utilaje
Componente formate, decupate după conturul final, gata de asamblare.
Piese cu muchii înclinate
Îmbinări pregătite direct la tăiere, fără frezare sau șanfrenare ulterioară.
24
luni garanție
Totul inclus, fără costuri ascunse
Garanția este de 24 de luni de la punerea în funcțiune, iar la ea se adaugă transportul, instalarea și instruirea operatorilor, fără costuri separate.
- Transport gratuit până la adresa ta
- Instalare și punere în funcțiune
- Școlarizarea operatorilor
- Service și piese din București
- Fișă de instalare trimisă din timp
- Consultanță la alegerea puterii
Întrebări frecvente
Ce ne întreabă cel mai des clienții
Cu ce diferă față de o mașină clasică de debitat tablă?
O mașină plană taie doar pe două axe, pe tablă întinsă. Aici capul se rotește continuu și se înclină cu până la 135 de grade, deci poate tăia pe piese deja formate, pe suprafețe curbate și cu muchii în unghi. Dacă lucrezi numai table plane, o mașină clasică acoperă nevoia la o investiție mult mai mică.
Cum aleg modelul?
După volumul pieselor tale. M3015G acoperă 3000 × 1500 × 650 mm, M3122G merge la 3100 × 2200 × 650 mm, iar M4025G la 4000 × 2500 × 750 mm. Capul, preciziile și accelerația sunt identice; la formatul cel mai mare, viteza maximă scade de la 100 la 80 de metri pe minut.
Ce precizie pot obține?
Poziționare de ±0,05 mm și repetabilitate de ±0,03 mm, la o accelerație de 10 m/s². Structura de tip gantry și servomotoarele de precizie mențin aceste valori și în mișcare, nu doar în repaus.
Ce se întâmplă dacă piesa nu e poziționată exact?
Mașina are funcție anti-coliziune, care protejează capul laser. Este o dotare importantă la tăierea 3D, unde capul lucrează aproape de suprafețe cu geometrie variabilă.
Respectă cerințele din industria auto?
Da. Mașina este conformă cu standardele CE și CDRH, la nivelul cerințelor generale de siguranță din industria auto. Contează dacă livrezi către producători care fac audit de furnizor.
Ce include livrarea?
Transport gratuit la adresa ta, instalare și punere în funcțiune, plus școlarizarea operatorilor. Garanția este de 24 de luni, cu service și piese de schimb asigurate din București.
Configurația ta
M3015G · cap 3D în 5 axe
Pasul următor
Cere o ofertă personalizată
Spune-ne ce materiale tai și pe ce grosimi lucrezi de obicei. Modelul și puterea alese mai sus se completează automat în formular. Pe baza acestor date îți trimitem oferta completă.
Consultanță gratuită
De luni până vineri, între 8:30 și 17:00. Îți spunem sincer ce configurație ți se potrivește, inclusiv atunci când răspunsul este o mașină mai mică decât cea la care te uiți.
0723.190.249Telefon fix: 021.223.03.45 · 021.223.03.91
Email: gweike@deltamail.ro
Birou: Str. Pandele Țărușanu nr. 8, Sector 1, București
Hală și showroom: Bd. Metalurgiei · demonstrații programate
Ce primești în discuție
- Recomandarea puterii potrivite pentru ce tai
- Verificăm împreună dacă hala este pregătită
- Primești termenul de livrare din prima discuție
- Poți veni cu piesele tale, la o demonstrație
