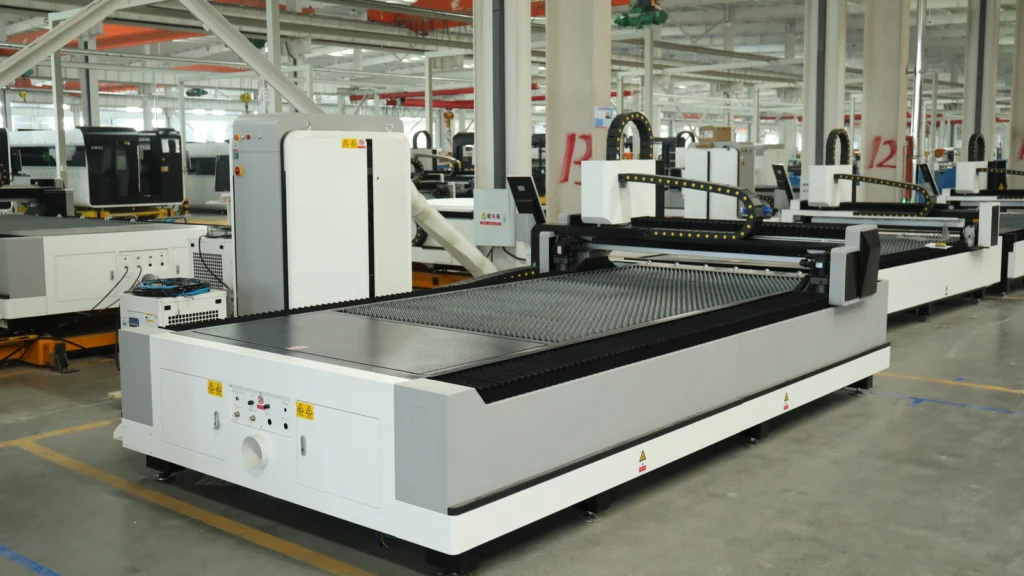

Traversă din aluminiu de aviație 6061 T6 și servomotoare Inovance pe toate axele. Cadrul ușor permite accelerații mari fără batiu supradimensionat, iar configurația deschisă înseamnă instalare simplă și acces liber la masă, din orice parte. Configurezi mașina mai jos și vezi prețul pe loc.
Prețuri pentru LF 3015 LN. Totalul se actualizează la fiecare alegere.
Prețuri în euro, fără TVA, livrare DDP la sediul tău. Pentru modelele LF 4020 LN și LF 6025 LN prețul se stabilește la ofertă, cu aceleași dotări și aceleași condiții.
Service și piese de schimb asigurate din București, fără așteptări din străinătate.
Livrare la adresa ta, cu tot ce ține de descărcare stabilit din timp.
Punere în funcțiune și instruirea operatorilor, incluse în preț.
Toate modelele din seria LN folosesc aceeași traversă din aluminiu de aviație, aceleași servomotoare Inovance și aceleași precizii. Diferă suprafața utilă. Prețurile din configurator sunt pentru LF 3015 LN, modelul pe care îl livrăm cel mai des; pentru celelalte două formate prețul se stabilește la ofertă.
| LF 3015 LN | LF 4020 LN | LF 6025 LN | |
|---|---|---|---|
| Suprafață utilă | 3050 × 1500 mm | 4020 × 2530 mm | 6050 × 2530 mm |
| Putere sursă laser | 3000W sau 6000W | 3000W sau 6000W | 3000W sau 6000W |
| Viteză maximă | 80 m/min | 80 m/min | 80 m/min |
| Accelerație | 1,0 G | 1,0 G | 1,0 G |
| Precizie poziționare X/Y | ±0,02 mm | ±0,02 mm | ±0,02 mm |
| Repetabilitate X/Y | ±0,03 mm | ±0,03 mm | ±0,03 mm |
| Preț, configurație standard | 39.800 € / 44.800 € | La cerere | La cerere |
| Garanție | 24 de luni | 24 de luni | 24 de luni |
| Traversă | Aluminiu de aviație 6061 T6, 180 kg, față de 240 kg la aluminiul turnat și 320 kg la oțel. | ||
Mașina taie complet în configurația standard. Opționalele de mai jos rezolvă probleme concrete: costul gazelor, cerințele de mediu de lucru, timpii de oprire pentru consumabile nevoia de a debita și țeavă pe aceeași mașină sau croirea eficientă a tablei. Apasă pe „Detalii" la fiecare, pentru date tehnice și fotografii.
Îți permite să tai cu aer în loc de azot, ceea ce elimină costul recurent al buteliilor. Pe zona tăiată cu aer apare o nuanță gălbuie, dar pentru construcții metalice și piese care se vopsesc sau se sudează diferența nu contează. Pentru un atelier care taie zilnic, se amortizează în primul an. Compresorul se dimensionează după puterea sursei, iar fișa de mai jos se schimbă odată cu alegerea din configurator. Luat împreună cu unitatea de filtrare, trece la preț redus.

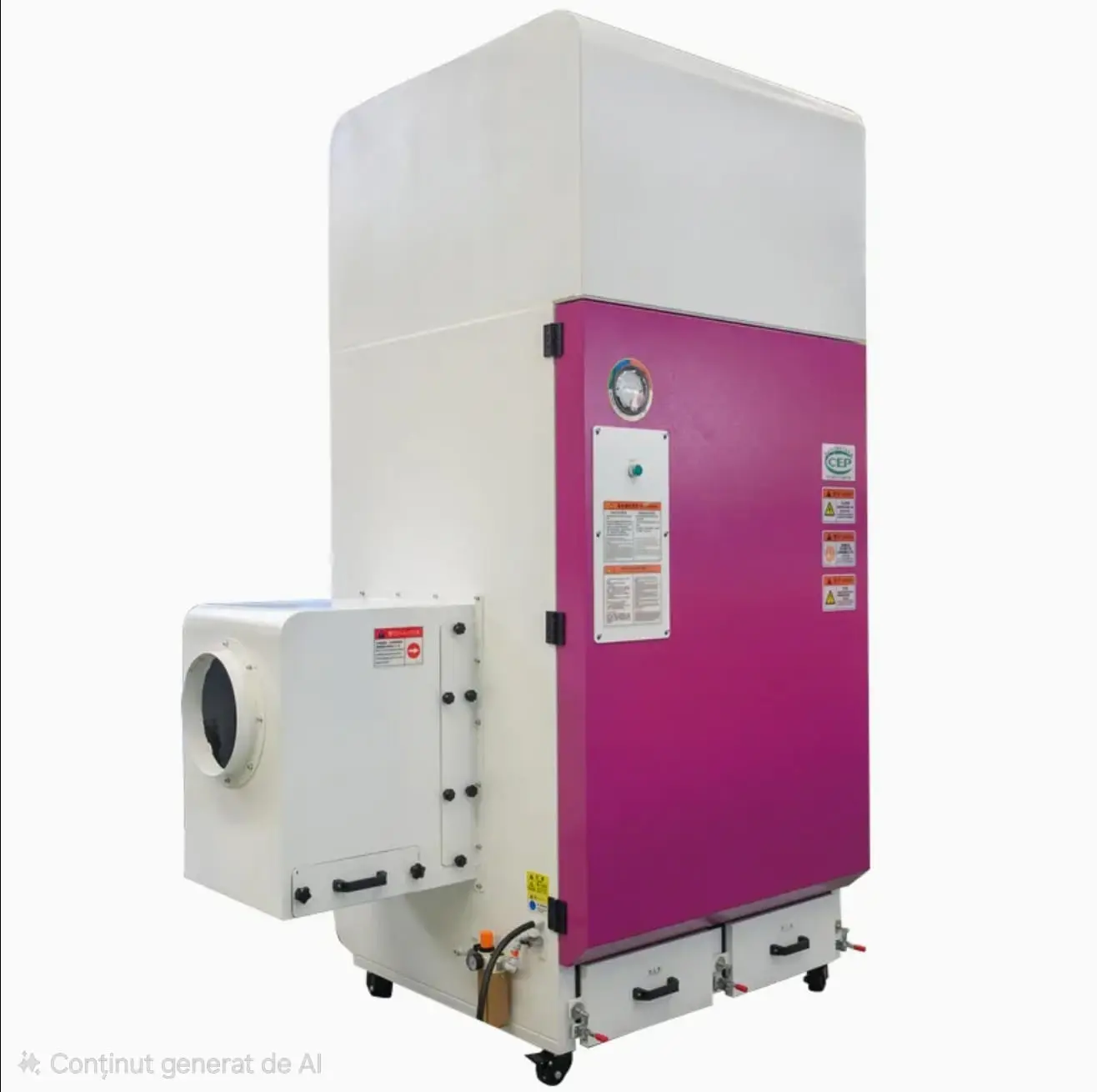

Extrage praful și gazele rezultate din debitare direct de sub masă și le filtrează în hală, fără tubulatură prin perete. Pornește automat odată cu tăierea sau după program, iar aerul comprimat scutură periodic cartușele. Se dimensionează după puterea sursei, la fel ca restul dotărilor. În Uniunea Europeană este cerință de mediu pentru sala de tăiere, deci în practică nu prea e opțională. Luată împreună cu compresorul, trece la preț redus.

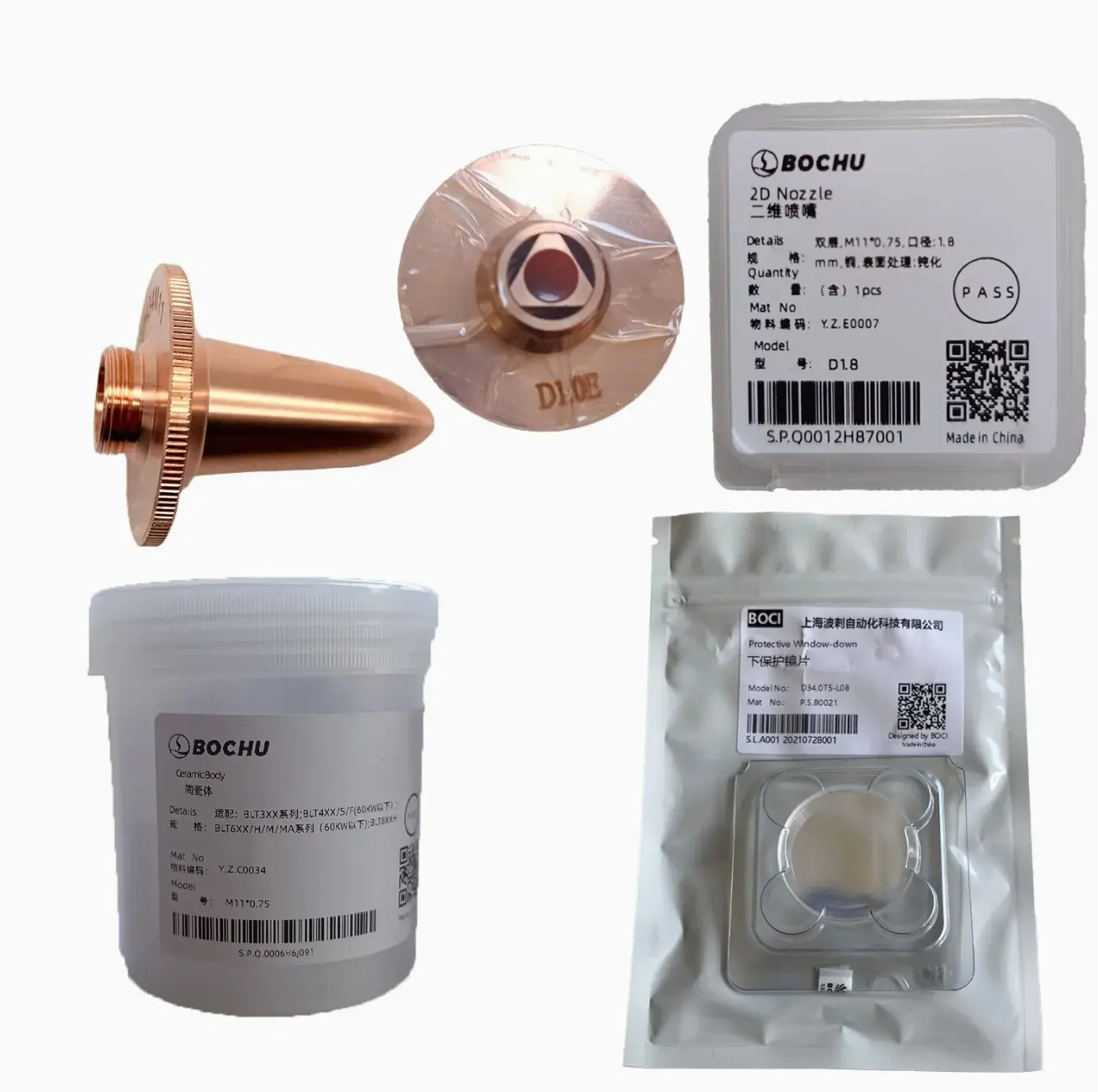

Duze, ceramică și lentile de protecție, pe stoc de la început. Nu oprești producția când se consumă primele piese și nu aștepți livrare din China. Îl primești gratuit dacă alegi și compresorul, și unitatea de filtrare.

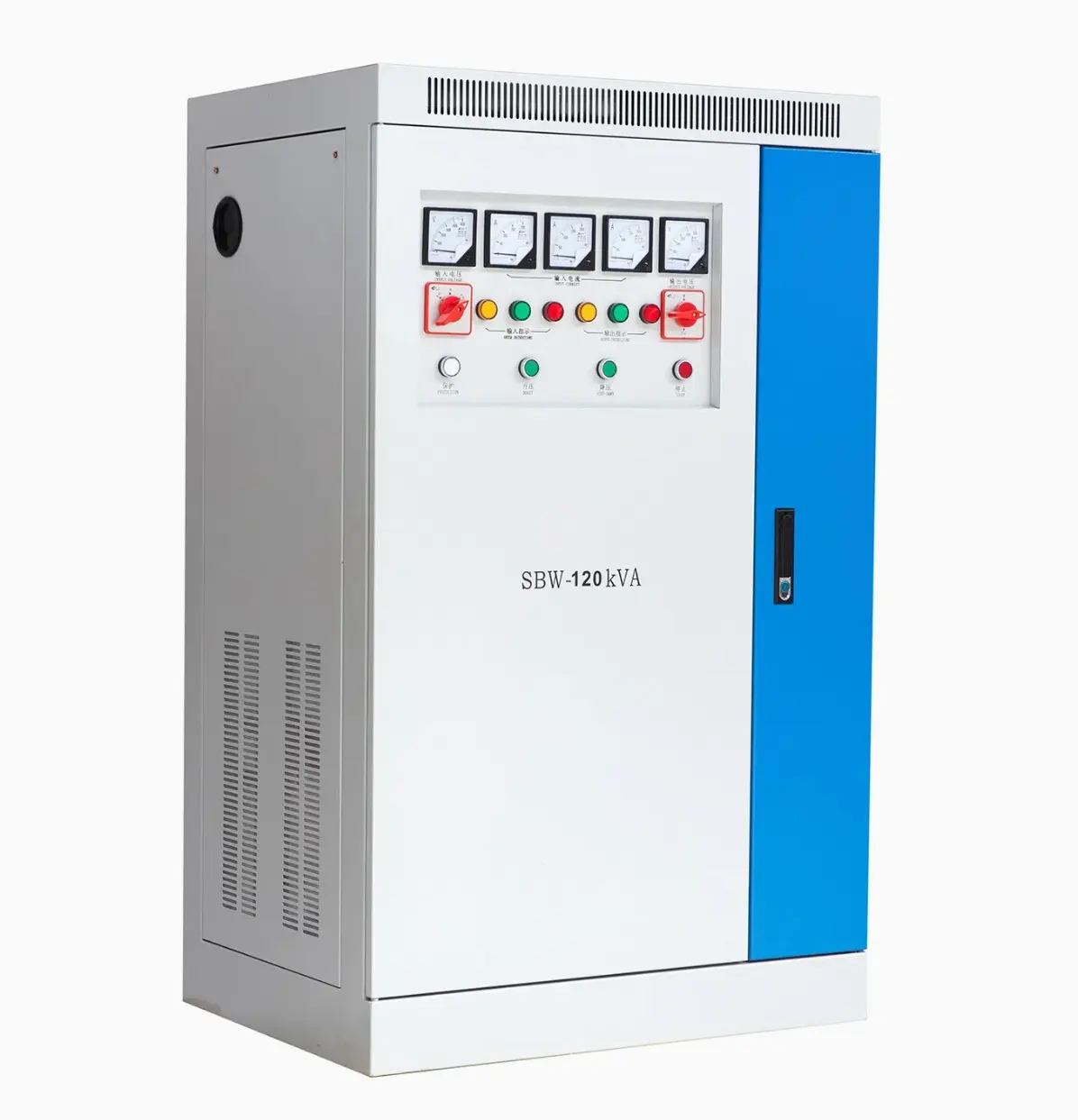

Sursa laser și electronica de comandă sunt sensibile la variațiile din rețea, iar într-o hală industrială aceste variații sunt regula, nu excepția: pornește un pod rulant sau un compresor mare și tensiunea sare. Fără stabilizator, rezultatul se vede întâi în tăieturi inconsecvente, apoi în componente arse, care nu intră în garanție pentru că defectul vine din rețeaua ta. Îl primești inclus în preț, la ambele puteri.

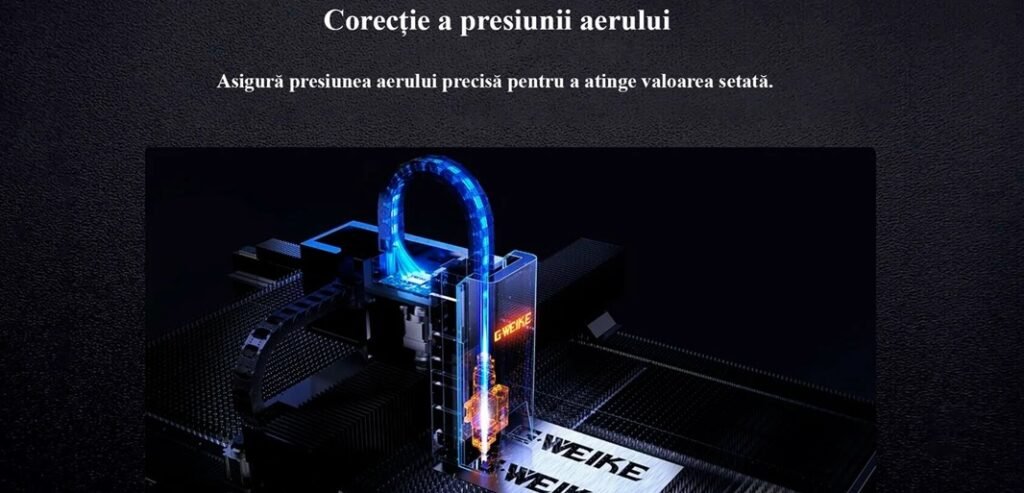

O supapă obișnuită comută între câteva presiuni fixe. Cele proporționale dozează continuu presiunea gazului de asistare și o reglează din CNC, în pași de 0,1 bar, pentru fiecare grosime și fiecare material din program. Se vede în muchii mai curate, mai puțină zgură de curățat manual și un consum de gaz mai mic, mai ales când treci des de la o grosime la alta în aceeași comandă. La mulți furnizori sunt opționale; aici intră în preț.

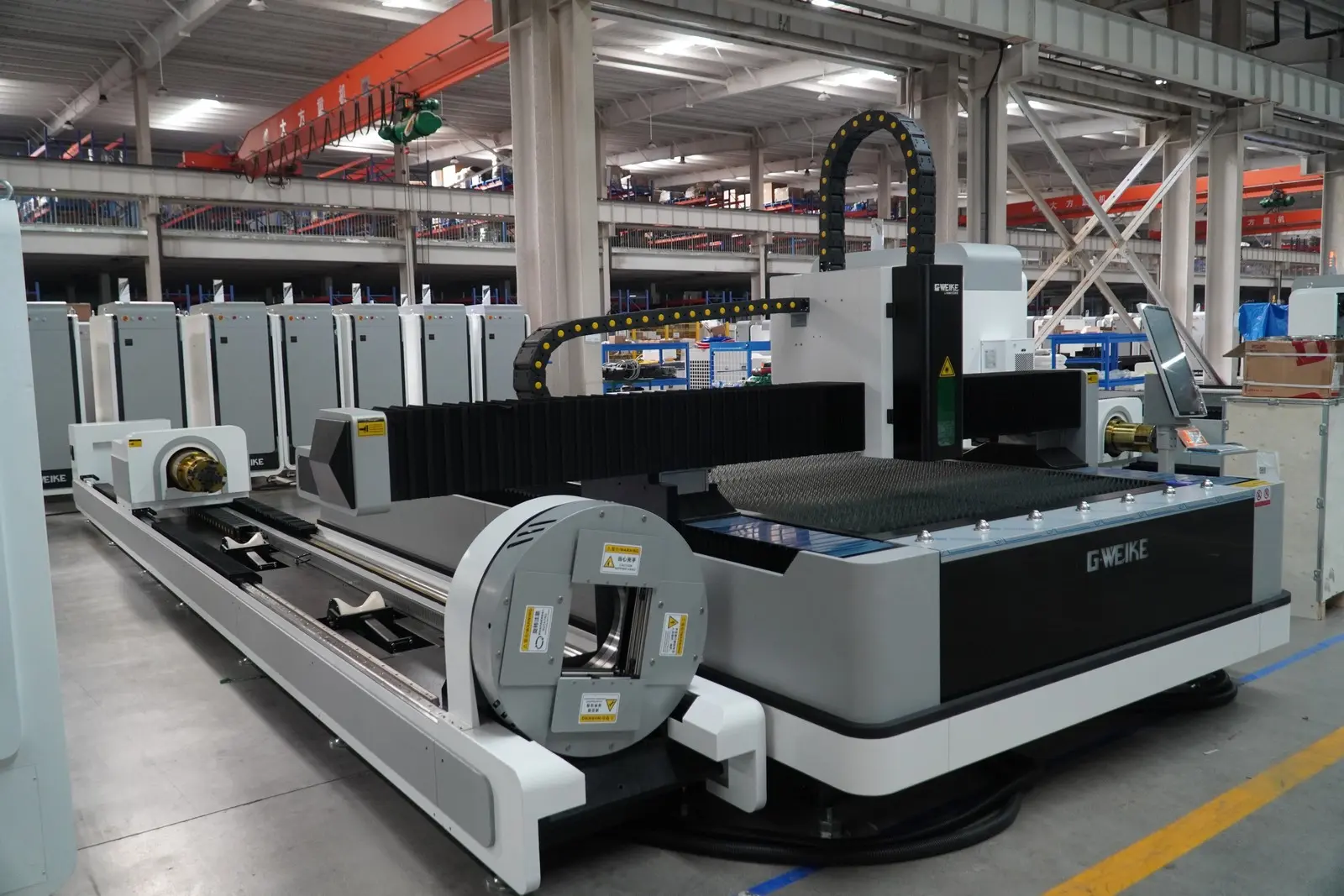

Un dispozitiv rotativ montat lateral, care transformă mașina de tablă într-una care taie și țeavă sau profil. Acoperă bare de până la 6 metri, cu diametre între 20 și 240 mm. Costă o fracțiune dintr-o mașină de țeavă separată și nu îți mai ocupă un al doilea loc în hală.
Controllerul CypCut are inclusă o funcție de nesting simplă, bună pentru câteva piese pe placă. CypNest este programul separat, pentru cine croiește serios: așază automat, manual sau mixt un număr nelimitat de piese pe oricâte plăci, inclusiv pe resturile de tablă rămase din comenzile anterioare, pe care le imporți din CAD. Calculează gradul real de utilizare a materialului, optimizează ordinea tăierii ca să scadă cursele în gol și taie pe muchie comună, cu micro-joint. La final scoate rapoarte de producție și calcul de preț pe comandă, deci îl folosești și la ofertare, nu doar la croit.
La ambele puteri, prețul de listă conține deja supapele proporționale pentru gaze, care valorează 1.300 €, și stabilizatorul de tensiune, care valorează 800 €. Sunt 2.100 € de dotări pe care la alți furnizori le găsești în lista de opționale. La ele se adaugă transportul, punerea în funcțiune și școlarizarea operatorilor. Iar dacă alegi compresorul și unitatea de filtrare împreună, amândouă trec la preț redus și primești și kitul de consumabile de 1.500 € gratuit. La 3000W, pachetul îți aduce 2.200 € economie. Configuratorul aplică singur reducerile, nu trebuie să ceri nimic.
Valorile de jos sunt cele pe care le garantăm în producție reală, cu gazul potrivit fiecărui material. La grosimea maximă mașina taie, dar muchia poate avea bavuri și o ușoară conicitate, deci nu o recomandăm pentru serie.
| Oțel carbon, producție de serie | 16 mm |
|---|---|
| Oțel carbon, tăiere ocazională | 20 mm |
| Inox, producție de serie | 8 mm |
| Inox, tăiere ocazională | 10 mm |
| Aluminiu, producție de serie | 6 mm |
| Aluminiu, tăiere ocazională | 8 mm |
| Greutate maximă pe masă | 900 kg |
| Oțel carbon, producție de serie | 20 mm |
|---|---|
| Oțel carbon, tăiere ocazională | 25 mm |
| Inox, producție de serie | 18 mm |
| Inox, tăiere ocazională | 20 mm |
| Aluminiu, producție de serie | 14 mm |
| Aluminiu, tăiere ocazională | 16 mm |
| Alamă · cupru | 12 mm · 6 mm |

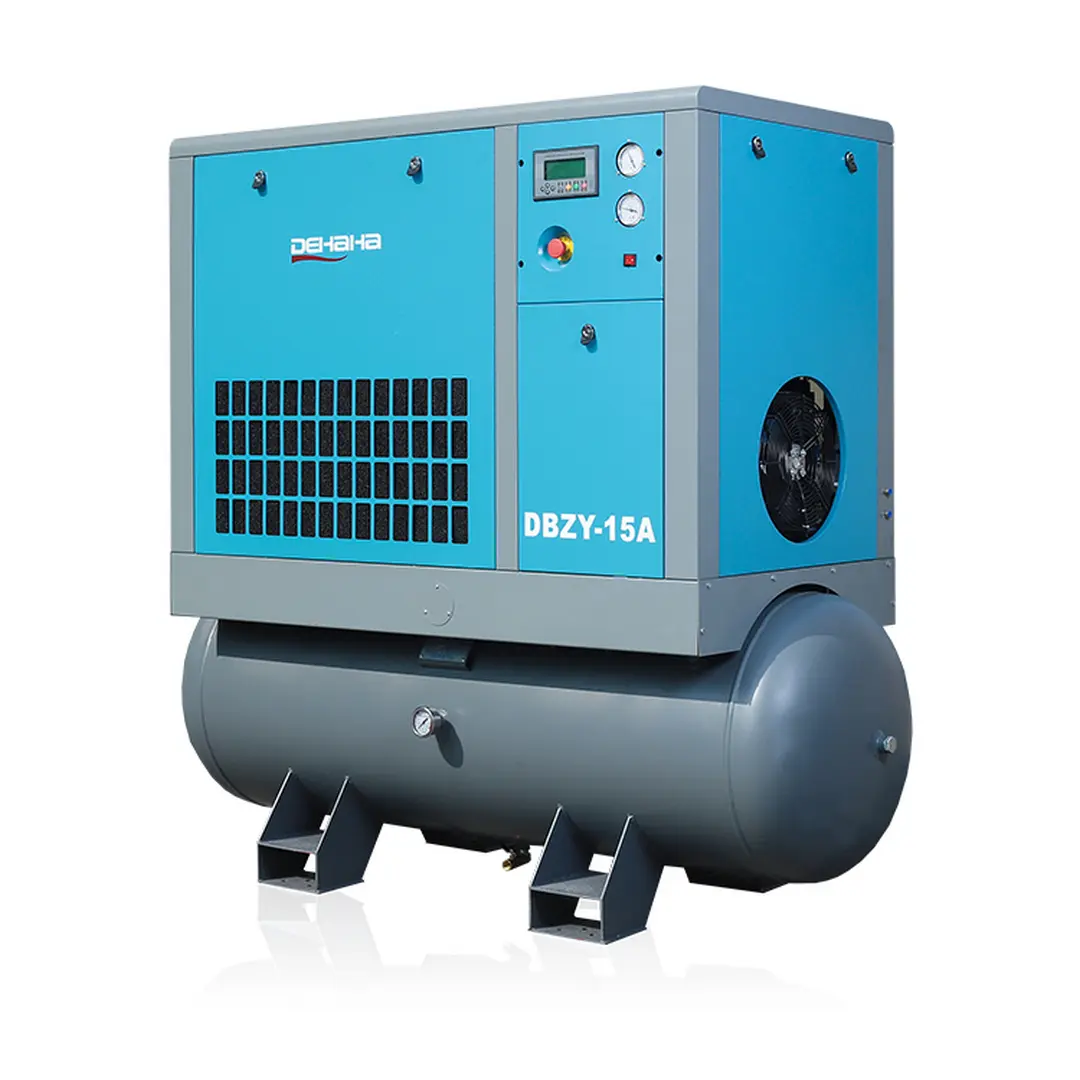

Cu compresorul de 16 bar, sursa de 6000W taie oțel carbon până la 6 mm și inox până la 10 mm, la viteze mari. Peste aceste grosimi ai nevoie de azot sau de oxigen. Pentru un atelier care lucrează majoritar sub 6 mm, compresorul scoate practic complet buteliile din costul pe piesă: rămâne doar curentul electric.
Traversa este realizată din aluminiu de aviație tratat pentru duritate 6061 T6, apoi prelucrat pe utilaje de mare precizie. Rezultatul este o piesă rigidă, dar ușoară, care permite accelerații și viteze de lucru mari fără să ceară un batiu supradimensionat.
Sursa Raycus cu fibră se alege în funcție de grosimile pe care le tai curent și de ritmul de producție. Transmisia este de tip fiber-to-fiber, fără oglinzi de aliniat, iar durata de viață a rezonatorului trece de 100.000 de ore. Singurele consumabile sunt duzele, ceramica și lentilele de protecție.
Capul ajustează singur poziția focarului la perforare și la tăiere, pe grosimi diferite, în același ciclu de lucru. La varianta de 3000W este un Raytools elvețian, iar la cea de 6000W un BOCI 4, care adaugă monitorizarea temperaturii opticii și a sticlei de protecție. Ambele au senzor capacitiv de urmărire a denivelărilor și protecție la coliziune.

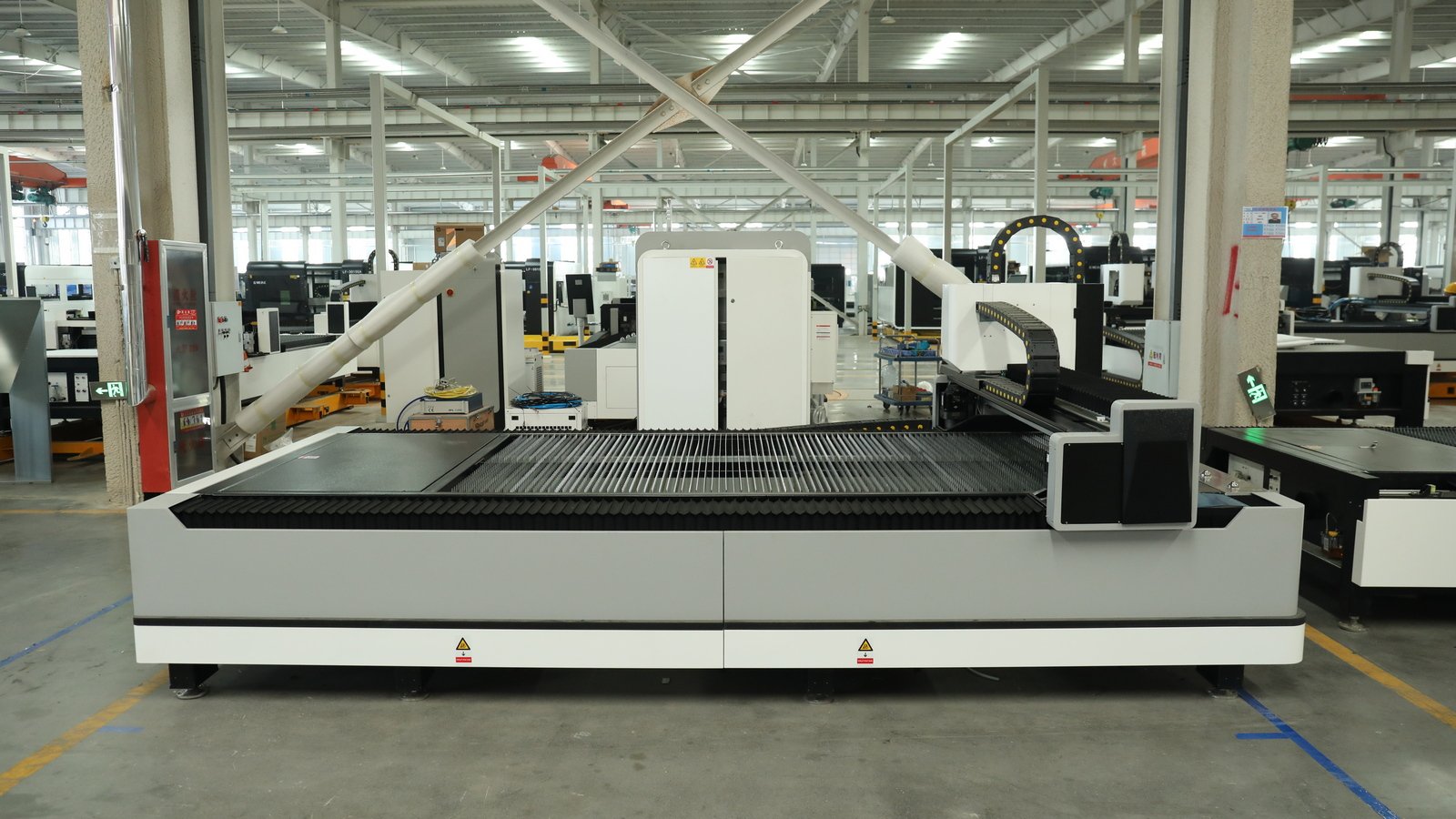

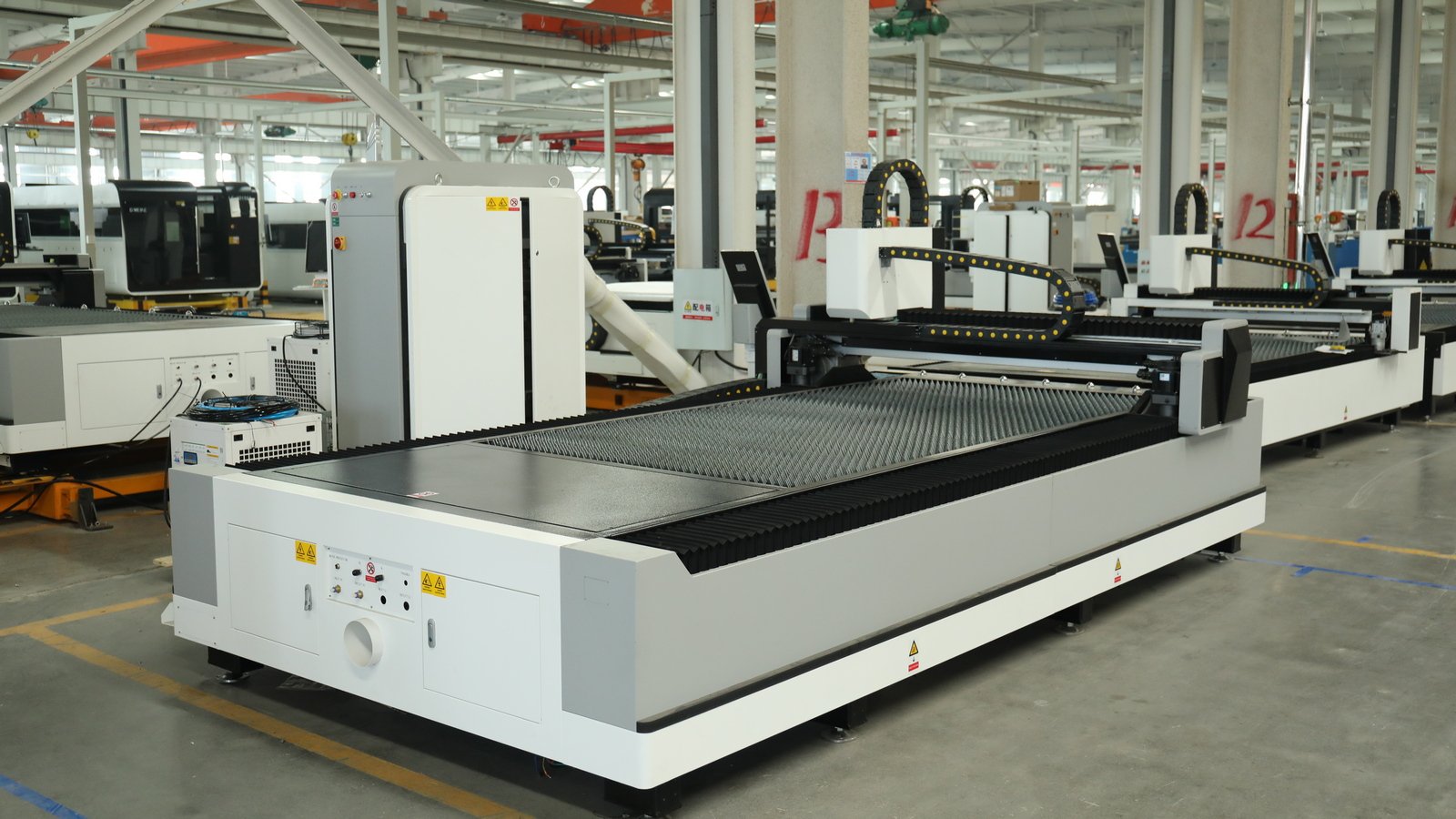

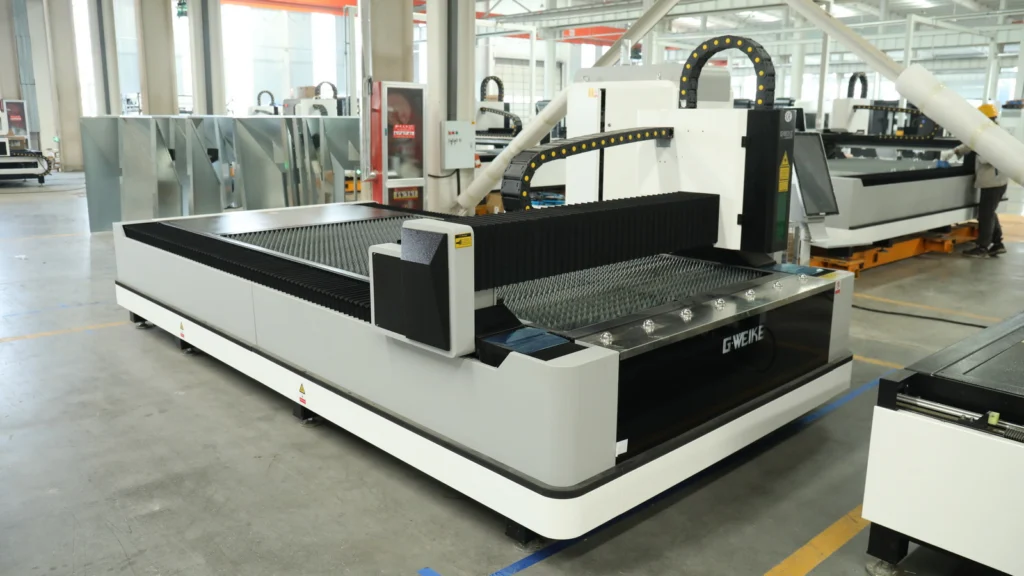

Fără carenaj în jurul mesei, ajungi la piese din orice parte și încarci tabla cum îți convine. Corpul compact scade costurile de transport și de instalare, iar mașina intră mai ușor pe ușa halei și se pune în funcțiune mai repede.
Fumul este captat și filtrat local, fără să fie evacuat afară din hală. Nu ai nevoie de tubulatură prin perete, deci instalarea e mai simplă, iar iarna nu pierzi căldura pe care ai plătit-o.
Mecanica, batiul, masa și controlul sunt identice. Diferă sursa laser, capul de tăiere și versiunea de software. Coloana puterii alese în configurator este evidențiată.
| Caracteristică | 3000W | 6000W |
|---|---|---|
| Sursă laser | Raycus 3000W, fibră | Raycus 6000W, fibră |
| Cap de tăiere | Raytools cu autofocus | BOCI 4 cu autofocus |
| Controller și software | CypCut FSCUT 2000 | CypCut FSCUT 4000E, PC industrial, ecran 21,5" |
| Oțel carbon, producție de serie | până la 16 mm | până la 20 mm |
| Inox, producție de serie | până la 8 mm | până la 18 mm |
| Aluminiu, producție de serie | până la 6 mm | până la 14 mm |
| Unitate de filtrare opțională | 5,5 kW · 5.000 € | 7,5 kW · 5.800 € |
| Compresor opțional 16 bar | 11 kW · 1,05 m³/min · 5.900 € | 15 kW · 1,51 m³/min · 7.500 € |
| Preț, configurație standard |
| Model utilaj | LF 3015 LN2 |
|---|---|
| Lungime de undă | 1080 nm |
| Dimensiunea mesei | 3000 × 1500 mm |
| Curse X / Y / Z | 1500 / 3000 / 100 mm |
| Viteză maximă de poziționare X/Y | 80 m/min |
| Accelerație maximă axa X | 1 G |
| Precizie de poziționare | ±0,02 mm |
| Precizie de repoziționare | ±0,03 mm |
| Greutate maximă admisă pe masă | 900 kg |
| Răcire | Cu apă, circuit dual pentru sursa laser și optica din capul de tăiere |
| Acționare | Servomotoare Inovance pe axele X / Y / Z |
| Reductoare | Motoreducer, Franța |
| Ghidaje liniare | HIWIN, Taiwan |
| Transmisie | Pinion și cremalieră Apex Taiwan pe X/Y, șurub cu bile TBI Taiwan pe Z |
| Traversă | Aluminiu de aviație 6061 T6, 180 kg, față de 320 kg la varianta din oțel |
| Batiu | Construcție sudată cu structură internă tip fagure, detensionat termic, perete de 20 mm |
| Control gaze | Supape proporționale, selectare automată N₂ / O₂ / aer, reglaj din CNC în pași de 0,1 bar |
| Masa cu exhaustare | Acționare pneumatică |
| Sistem de ungere | Automat, pentru toate punctele de gresare |
| Dulap de comandă | Încorporat în masa mașinii, cu ventilație pentru temperatură constantă |
| Formate de fișier acceptate | AI, BMP, DST, DWG, DXF, DXP, LAS, PLT, NC, GBX |
| Alimentare electrică | 380 V / 50 Hz |
| Dimensiuni de gabarit | 4450 × 4197 × 1860 mm |
| Greutate mașină | 3000 kg |
| Condiții de plată | 20% avans la semnarea contractului, 80% înainte de livrare |
| Termen de livrare | Din stoc sau aproximativ 3 – 4 luni de la comandă și plata avansului |
| Garanție | 24 de luni de la punerea în funcțiune, service și piese din București |
Ambele au masă de 3000 × 1500 mm, aceeași traversă din aluminiu de aviație 6061 T6, același batiu sudat cu perete de 20 mm și aceleași precizii de poziționare. De la distanță sunt greu de deosebit. Diferența este în componentele care decid cât de repede se mișcă mașina și cât de previzibil se comportă după câțiva ani de schimburi.
| Componentă | Seria E | Seria LN |
|---|---|---|
| Cap de tăiere | GWEIKE, China | Raytools Elveția la 3000W · BOCI 4 la 6000W |
| Controller și software | GWEIKE, China | CypCut FSCUT, Friendess |
| Servomotoare X / Y / Z | Leadshine, China | Inovance, China |
| Reductoare | Shimpo, China | Motoreducer, Franța |
| Ghidaje liniare | YYC, Taiwan | HIWIN, Taiwan |
| Pinion și cremalieră | YYC, Taiwan | Apex, Taiwan |
| Șurub cu bile pe axa Z | Standard | TBI, Taiwan |
| Control presiune gaze | Valvă proporțională | Supape proporționale SMC Japonia, reglaj din CNC în pași de 0,1 bar |
| Viteză maximă de poziționare | 60 m/min | 80 m/min |
| Puteri disponibile | 1500W și 3000W | 3000W și 6000W |
| Preț la 3000W | 28.900 € + TVA | 39.800 € + TVA |
Dacă tai ocazional, în general sub 10 mm, și vrei costul de intrare cel mai mic, seria E face treaba. Preciziile sunt aceleași, batiul este același, iar mașina taie curat. Este alegerea rațională pentru un atelier care adaugă debitarea laser la ce face deja, nu pentru unul care trăiește din ea.
Dacă laserul lucrează zilnic, în două schimburi, sau dacă debitezi pentru terți, diferența se recuperează din trei locuri. Cele 80 m/min scurtează fiecare program, la o mașină care rulează sute de ore pe lună. Capul Raytools sau BOCI și controllerul CypCut sunt standarde de piață, deci orice tehnician de service le cunoaște și piesele se găsesc de la orice furnizor european, nu doar de la producător. Iar opțiunea de 6000W, pe care seria E nu o are deloc, îți dublează grosimea utilă și triplează viteza pe tablă subțire.

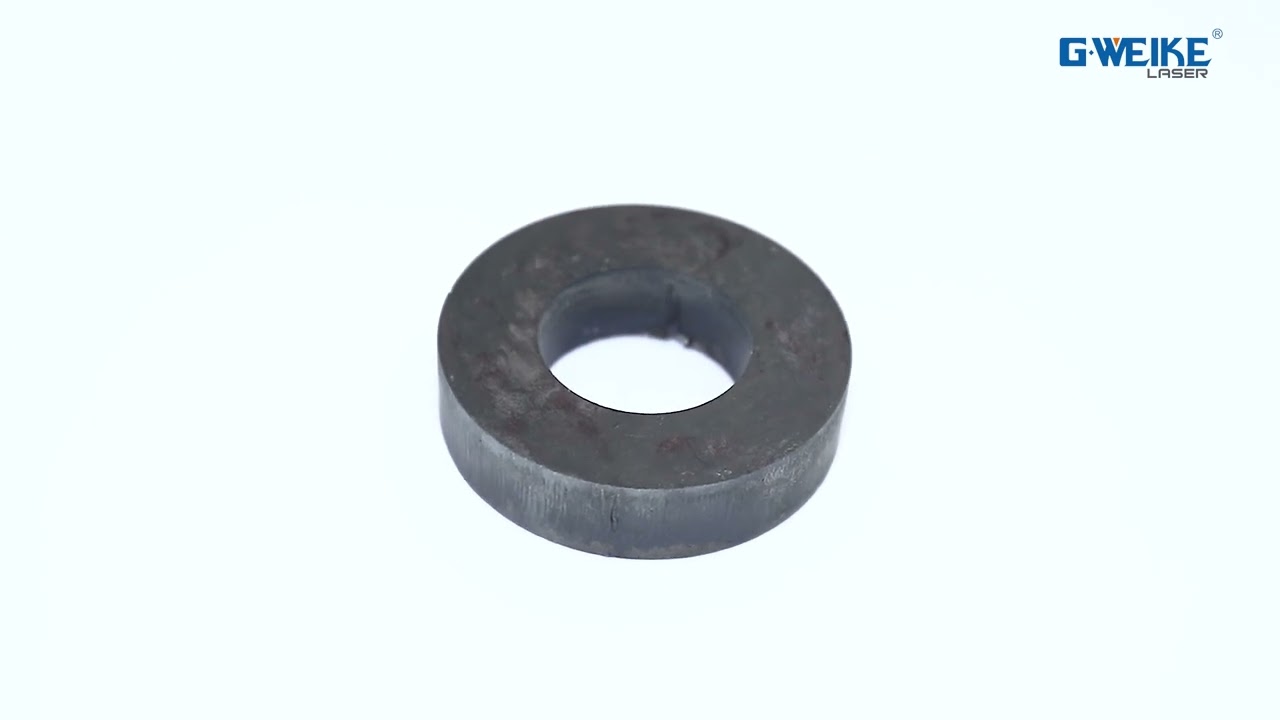

Filmare din hala de producție, cu mașina la lucru. Videoclipul se încarcă doar când apeși pe el, ca pagina să rămână rapidă.
Hale industriale, proiecte comerciale și rezidențiale, structuri de mari dimensiuni.
Mese, scaune, rafturi, rame și decupaje decorative, pentru HoReCa, mobilier urban sau amenajări interioare.
Plăcuțe, carcase, flanșe și roți dințate, în unicat sau în serie, pentru ateliere mecanice și producție de componente.
Plăci de fixare, suporturi și componente de cuplare, pentru ateliere rurale și ferme care vor piese la comandă.
Debitare precisă de inox, aluminiu și oțel carbon pentru carcase, panouri și decupaje tehnice.
Servicii de debitare pentru terți, unde viteza de răspuns și termenul scurt fac diferența față de concurență.
Inox, oțel carbon, oțel siliciu, aliaje de aluminiu, aliaje de titan, tablă zincată, tablă decapată, tablă cu acoperire aluminiu-zinc, cupru și alte metale. Seria LN este folosită curent în ateliere mici și mijlocii de confecții metalice, producție de mobilier, componente mecanice și debitare pentru terți.
Garanția este de 24 de luni de la punerea în funcțiune, iar la ea se adaugă transportul, instalarea și instruirea operatorilor, fără costuri separate.
Seamănă pentru că au aceeași masă de 3000 × 1500 mm, aceeași traversă din aluminiu de aviație și același batiu. Diferă componentele. Seria E are capul de tăiere și controllerul fabricate de GWEIKE, servomotoare Leadshine, reductoare Shimpo și ghidaje YYC, cu 60 m/min viteză de poziționare și o singură masă. Seria LN are cap Raytools elvețian la 3000W sau BOCI 4 la 6000W, controller CypCut, servomotoare Inovance, reductoare Motoreducer din Franța, ghidaje HIWIN, cremalieră Apex și șurub cu bile TBI, la 80 m/min. În plus, seria LN urcă la 6000W, în timp ce seria E se oprește la 3000W. Pe scurt: seria E este alegerea corectă dacă tai ocazional, sub 10 mm, și vrei costul de intrare cel mai mic. Seria LN este pentru cine taie zilnic, vrea timpul mort de încărcare eliminat și piese de schimb pe care le găsește de la orice furnizor european. Vezi comparația completă, componentă cu componentă.
Uită-te la grosimea pe care o tai cel mai des, nu la cea maximă. Sursa de 3000W acoperă oțel carbon până la 16 mm în producție de serie și este suficientă pentru majoritatea atelierelor de confecții metalice. Cea de 6000W urcă la 20 mm și, mai important, taie de două-trei ori mai repede grosimile mici: pe 3 mm oțel face 12 – 14 m/min, față de 3,6 – 4,5 m/min la 3000W. Dacă lucrezi în serie pe tablă subțire, diferența de 5.000 € se recuperează din timpul de mașină, nu din grosimea maximă.
Mecanica, motoarele, preciziile și viteza sunt identice. Diferă suprafața utilă, de la 3050 × 1500 mm la LF 3015 LN până la 6050 × 2530 mm la LF 6025 LN. Alegi în funcție de formatul de tablă cu care lucrezi curent. Prețurile din configurator sunt pentru LF 3015 LN; pentru celelalte două formate îți facem ofertă la cerere, cu aceleași dotări și aceleași condiții.
Unitatea de filtrare da, în practică: în Uniunea Europeană extracția și filtrarea gazelor din sala de tăiere este cerință de mediu, iar fără ea rămâi descoperit la un control. Compresorul este o decizie economică: dacă tai majoritar sub 6 mm, aerul comprimat înlocuiește azotul și scoate buteliile din costul pe piesă, deci se amortizează în primul an. Dacă tai rar și pe grosimi mari, unde tot ai nevoie de oxigen, poți amâna compresorul. Dacă le iei pe amândouă, amândouă trec la preț redus și primești în plus kitul de consumabile gratuit — în total 2.200 € la varianta de 3000W.
Da, cu dispozitivul rotativ opțional de 15.000 €, care se montează lateral și acceptă bare de până la 6 metri, cu diametre între 20 și 240 mm. Costă o fracțiune dintr-o mașină de debitat țeavă separată și nu îți ocupă un al doilea loc în hală. Dacă însă țeava reprezintă partea principală din ce lucrezi, merită să te uiți la seria LNR sau GAR, care sunt construite de la început pentru ambele.
Mașina are un gabarit de 4450 × 4197 × 1860 mm și cântărește 3000 kg. Fiind o configurație deschisă, cere mai puțin spațiu decât o mașină carenată cu aceeași suprafață de lucru, dar trebuie prevăzut spațiu de manevră în jurul mesei, pentru încărcarea tablei și pentru accesul la mentenanță. Îți trimitem fișa de instalare cu dimensiunile exacte înainte de comandă.
Prețul include transportul până la adresa ta, punerea în funcțiune, școlarizarea operatorilor, supapele proporționale pentru gaze și stabilizatorul de tensiune. Plata se face 20% avans la semnarea contractului și 80% înainte de livrare. Termenul este din stoc, dacă mașina este disponibilă, sau aproximativ 3 – 4 luni de la comandă și plata avansului. Garanția este de 24 de luni de la punerea în funcțiune, cu service și piese de schimb din București.
Îți trimitem din timp fișa de instalare, cu cerințele de spațiu, alimentare electrică de 380 V / 50 Hz, aer comprimat, gaze tehnice și fundație, ca să pregătești totul înainte să ajungă mașina. Dacă nu iei compresorul, trebuie să asiguri azot și oxigen la 16 bar, în variantă îmbuteliată.
Prețuri reale pentru toată gama, de ce una costă 25.000 € și alta 45.000 €, și ce te mai costă după ce semnezi: gazele, filtrarea și curentul. Plus șapte întrebări de pus oricărui furnizor, inclusiv nouă.
Spune-ne ce materiale tai și pe ce grosimi lucrezi de obicei. Modelul și puterea alese mai sus se completează automat în formular. Pe baza acestor date îți trimitem oferta completă.
De luni până vineri, între 8:30 și 17:00. Îți spunem sincer ce configurație ți se potrivește, inclusiv atunci când răspunsul este o mașină mai mică decât cea la care te uiți.
