Un singur utilaj care debitează atât tablă, cât și țeavă rotundă sau pătrată, până la 240 mm diametru și 6 metri lungime. Costă cu 30 – 40% mai puțin decât două mașini separate, ocupă un singur loc în hală și cere un singur operator instruit. Configurează-l mai jos și vezi prețul pe loc.
Prețuri pentru LF 3015 LNR. Totalul se actualizează la fiecare alegere.
Prețuri în euro, fără TVA, livrare DDP la sediul tău. Pentru modelul LF 6025 LNR, cu masă de 6 metri, prețul se stabilește la ofertă, cu aceleași dotări și aceleași condiții.
Service și piese de schimb asigurate din București, fără așteptări din străinătate.
Livrare la adresa ta, cu tot ce ține de descărcare stabilit din timp.
Punere în funcțiune și instruirea operatorilor, incluse în preț.
Diferența dintre cele două modele este suprafața de tăiere a tablei. Capacitățile pe țeavă, preciziile și puterile disponibile sunt identice. Prețurile din configurator sunt pentru LF 3015 LNR, modelul pe care îl livrăm cel mai des; pentru formatul de 6 metri prețul se stabilește la ofertă.
| LF 3015 LNR | LF 6025 LNR | |
|---|---|---|
| Suprafață utilă tablă | 3050 × 1530 mm | 6050 × 2530 mm |
| Putere sursă laser | 3000W sau 6000W | 3000W sau 6000W |
| Țeavă rotundă | Φ20 – 240 mm | Φ20 – 240 mm |
| Țeavă pătrată | 20 – 240 mm | 20 – 240 mm |
| Lungime țeavă sau profil | 6000 mm | 6000 mm |
| Precizie poziționare X/Y | ±0,02 mm | ±0,02 mm |
| Repetabilitate X/Y | ±0,03 mm | ±0,03 mm |
| Preț, configurație standard | 54.800 € / 59.800 € | La cerere |
| Garanție | 24 de luni | 24 de luni |
| Traversă | Aluminiu de aviație 6061 T6, 180 kg, față de 240 kg la aluminiul turnat și 320 kg la oțel. | |

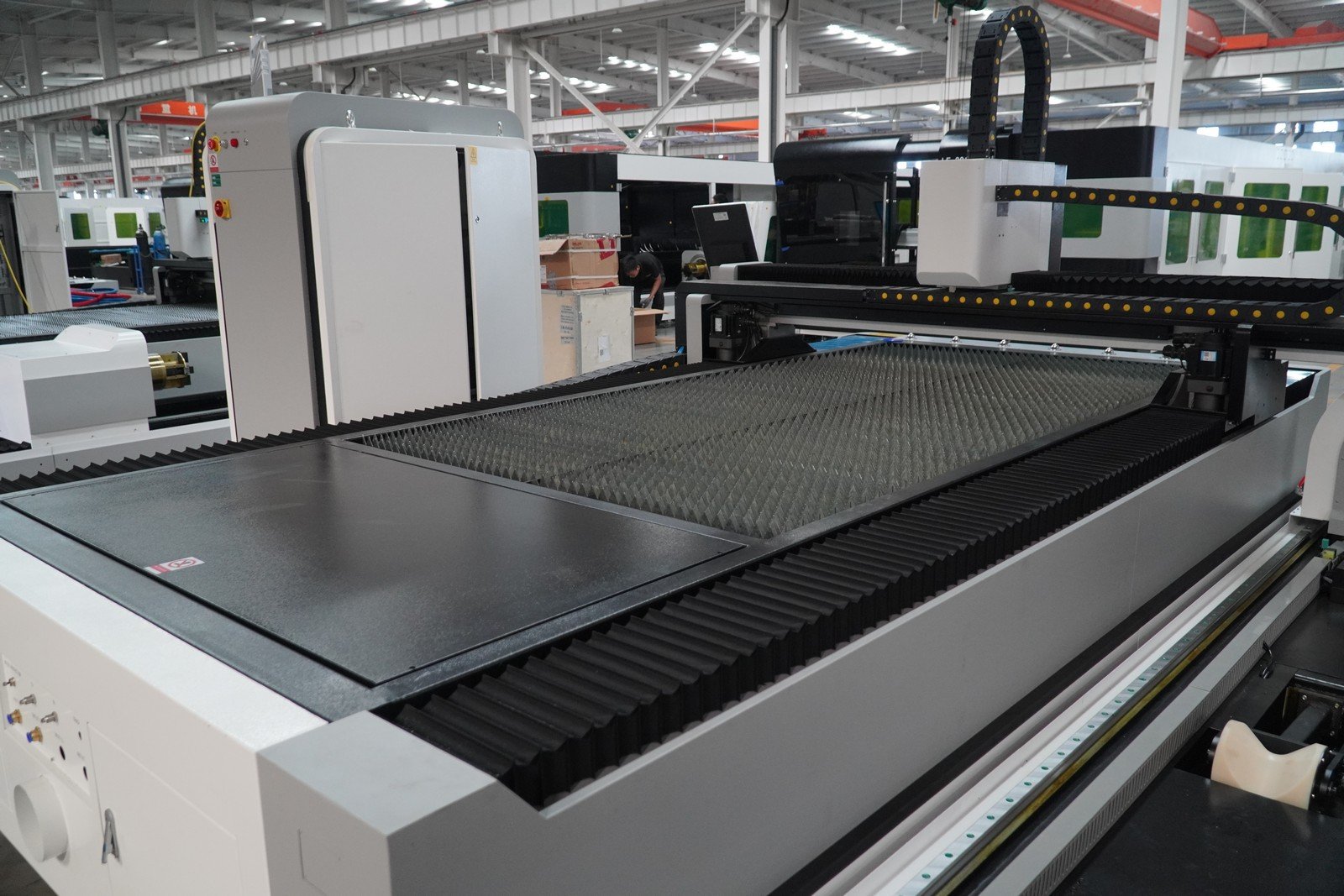

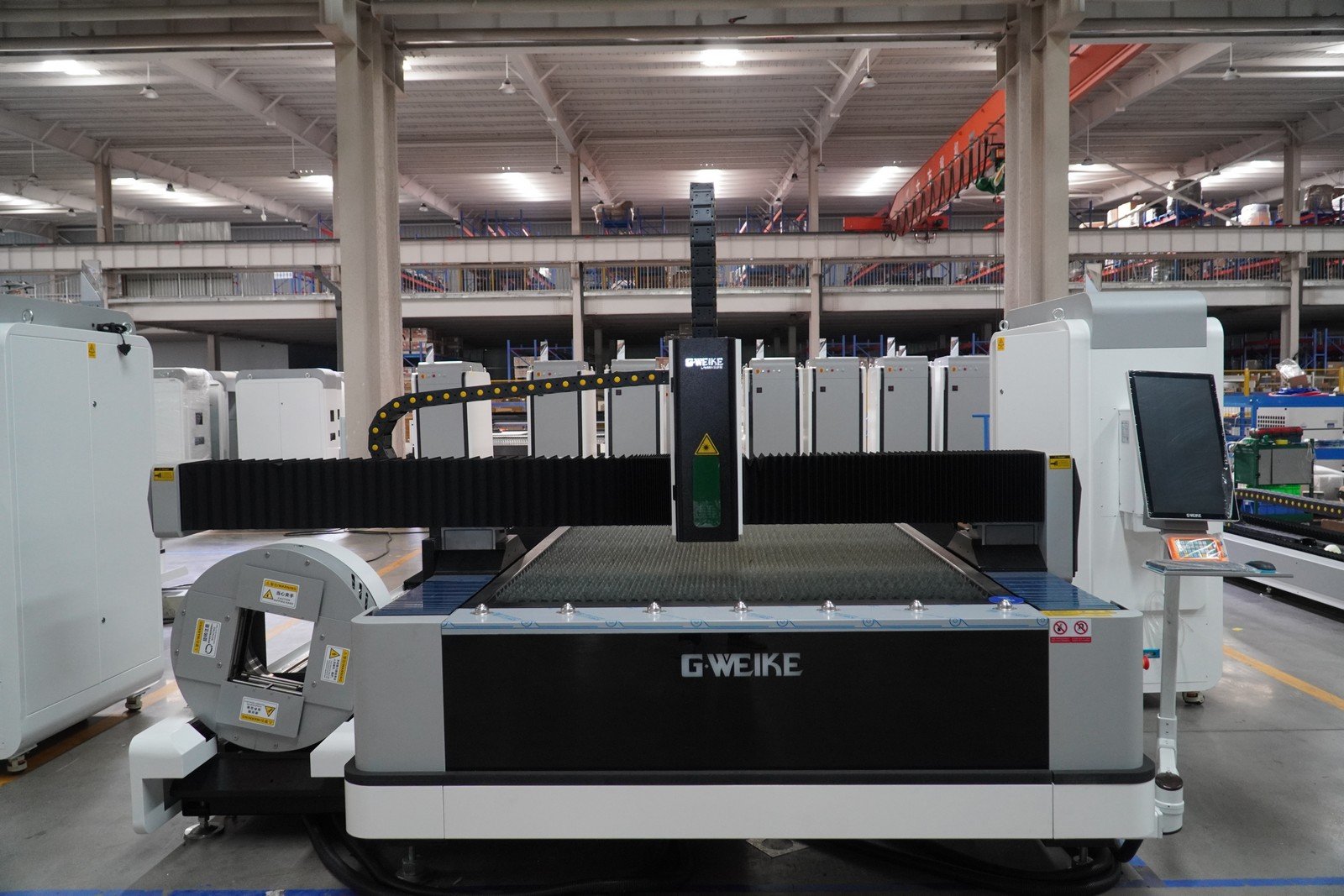

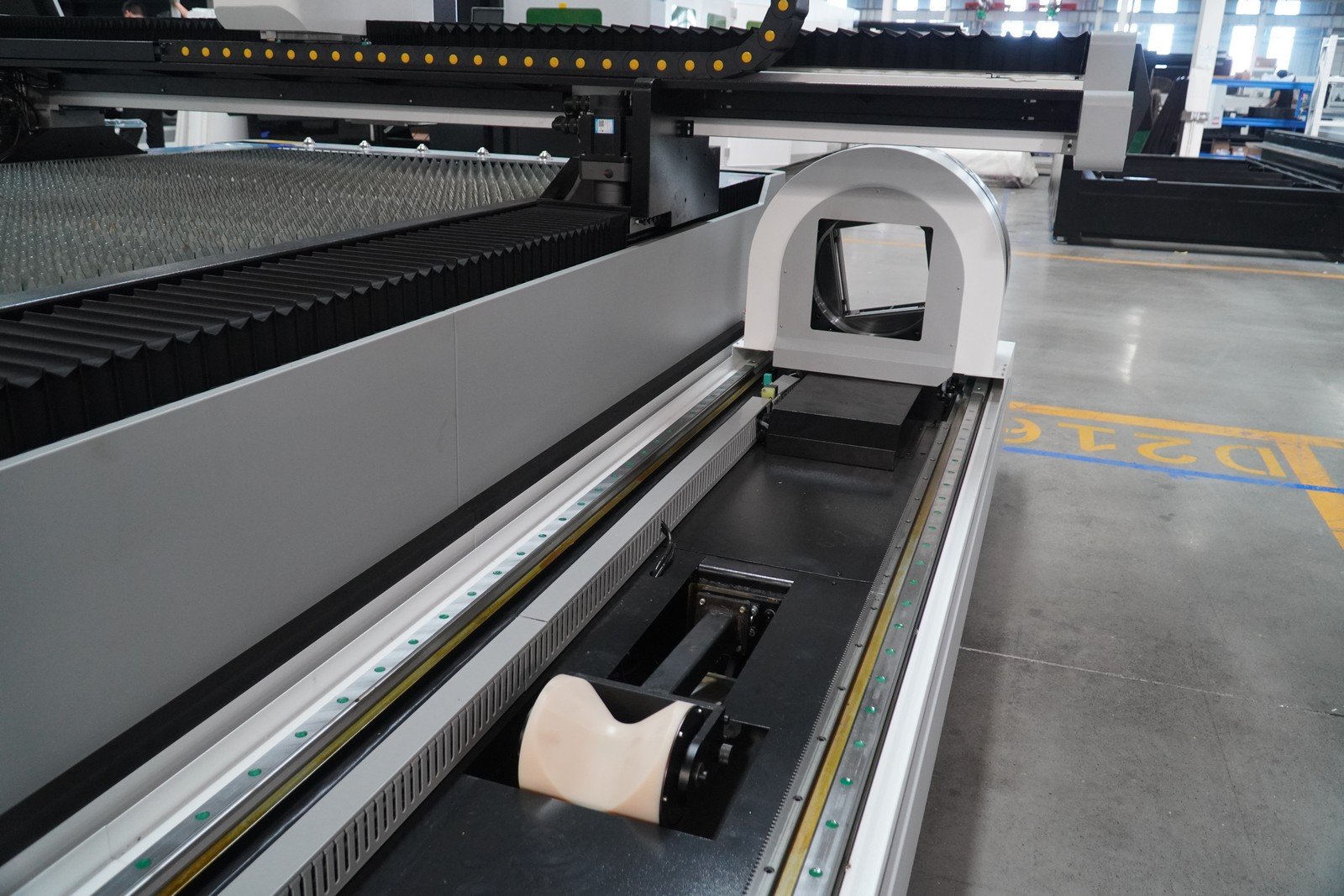

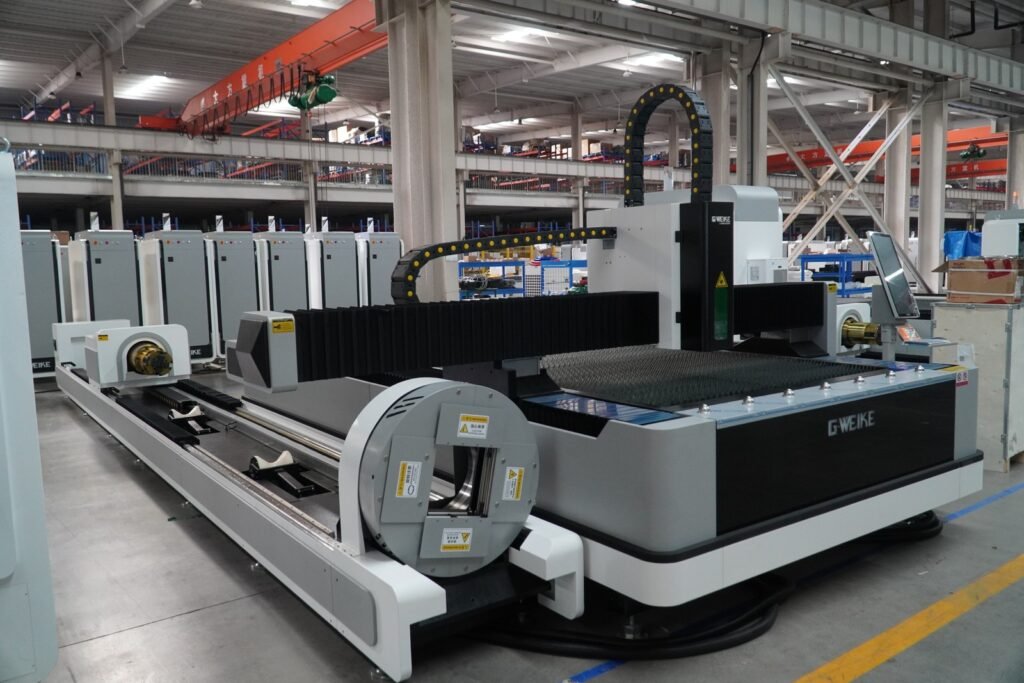

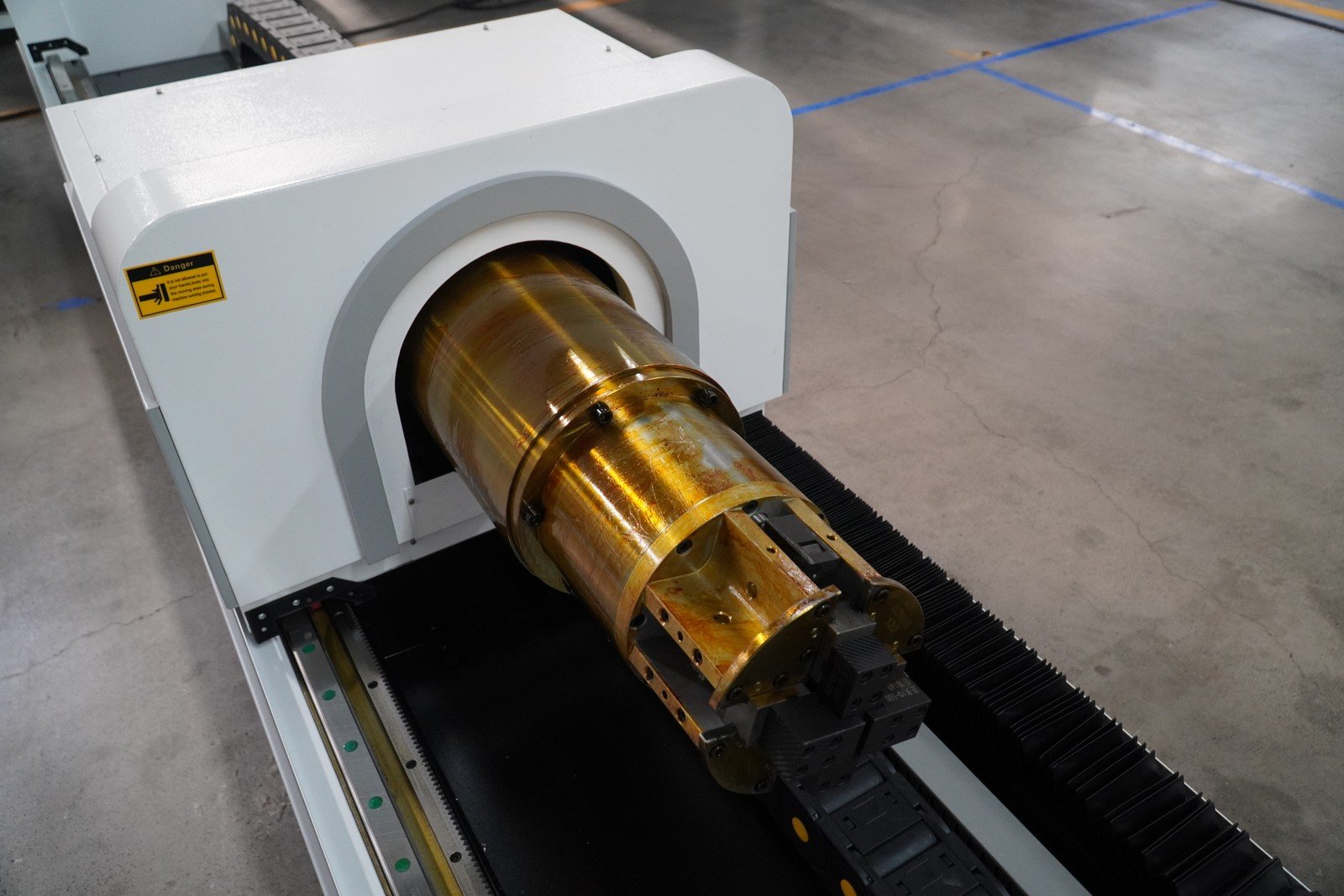

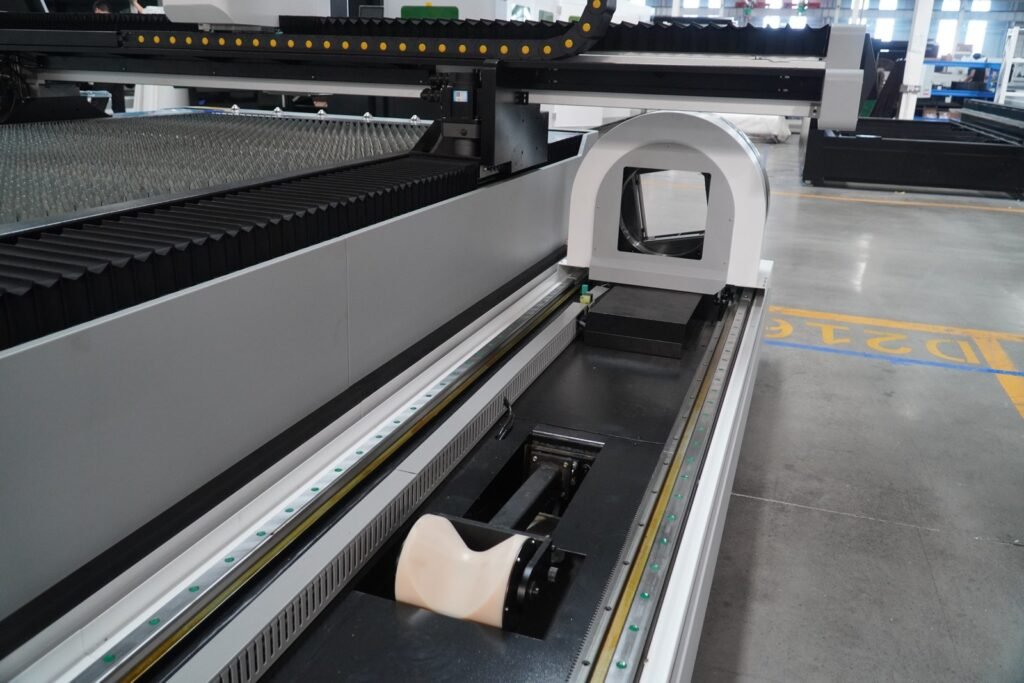

Aceeași mașină debitează tablă pe masa de 3000 × 1500 mm și țeavă rotundă sau pătrată între 20 și 240 mm, pe lungimi de până la 6 metri. Țeava este prinsă într-o mandrină automată servo, cu funcție anti-rotire, deci nu alunecă în timpul tăierii. Pentru un atelier care lucrează ambele materiale, asta înseamnă o singură investiție, un singur loc ocupat în hală și un singur operator instruit.
Animație: cum trece mașina de la tablă la țeavă
Traversa este realizată din aluminiu de aviație tratat pentru duritate 6061 T6, apoi prelucrat pe utilaje de mare precizie. Rezultatul este o piesă rigidă, dar ușoară, care permite accelerații și viteze de lucru mari fără să ceară un batiu supradimensionat.
Precizia de poziționare pe axele X și Y este de ±0,02 mm, iar repetabilitatea de ±0,03 mm, la o viteză maximă de deplasare de 100 m/min. Controlul se face din CypCut pentru tablă și TubePro pentru țeavă, amândouă pe același ecran industrial de 21 de țoli, cu Windows, deci operatorul trece de la o lucrare la alta fără să schimbe postul de lucru.
Mașina taie complet în configurația standard, cu unitatea de țeavă și software-ul de bază incluse. Mai jos găsești și cele două dotări pe care le primești în preț, dar care la alți furnizori se plătesc separat, și opționalele care rezolvă probleme concrete: costul gazelor, cerințele de mediu de lucru, timpii de oprire pentru consumabile și croirea eficientă a materialului. Apasă pe „Detalii" la fiecare, pentru date tehnice și fotografii.

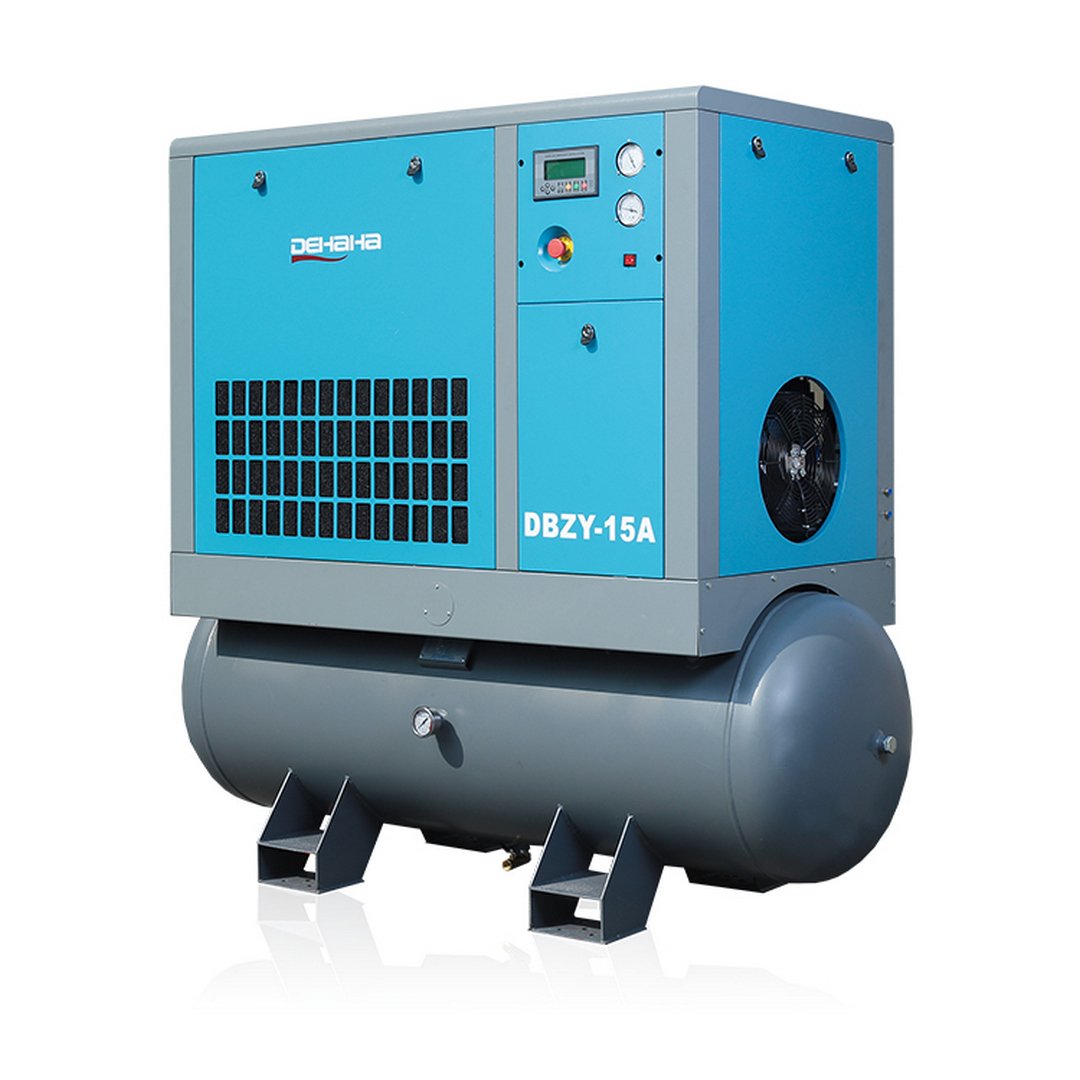

Îți permite să tai cu aer în loc de azot, ceea ce elimină costul recurent al buteliilor. Pe zona tăiată cu aer apare o nuanță gălbuie, dar pentru construcții metalice și piese care se vopsesc sau se sudează diferența nu contează. Pentru un atelier care taie zilnic, se amortizează în primul an. Compresorul se dimensionează după puterea sursei, iar fișa de mai jos se schimbă odată cu alegerea din configurator. Luat împreună cu unitatea de filtrare, trece la preț redus.

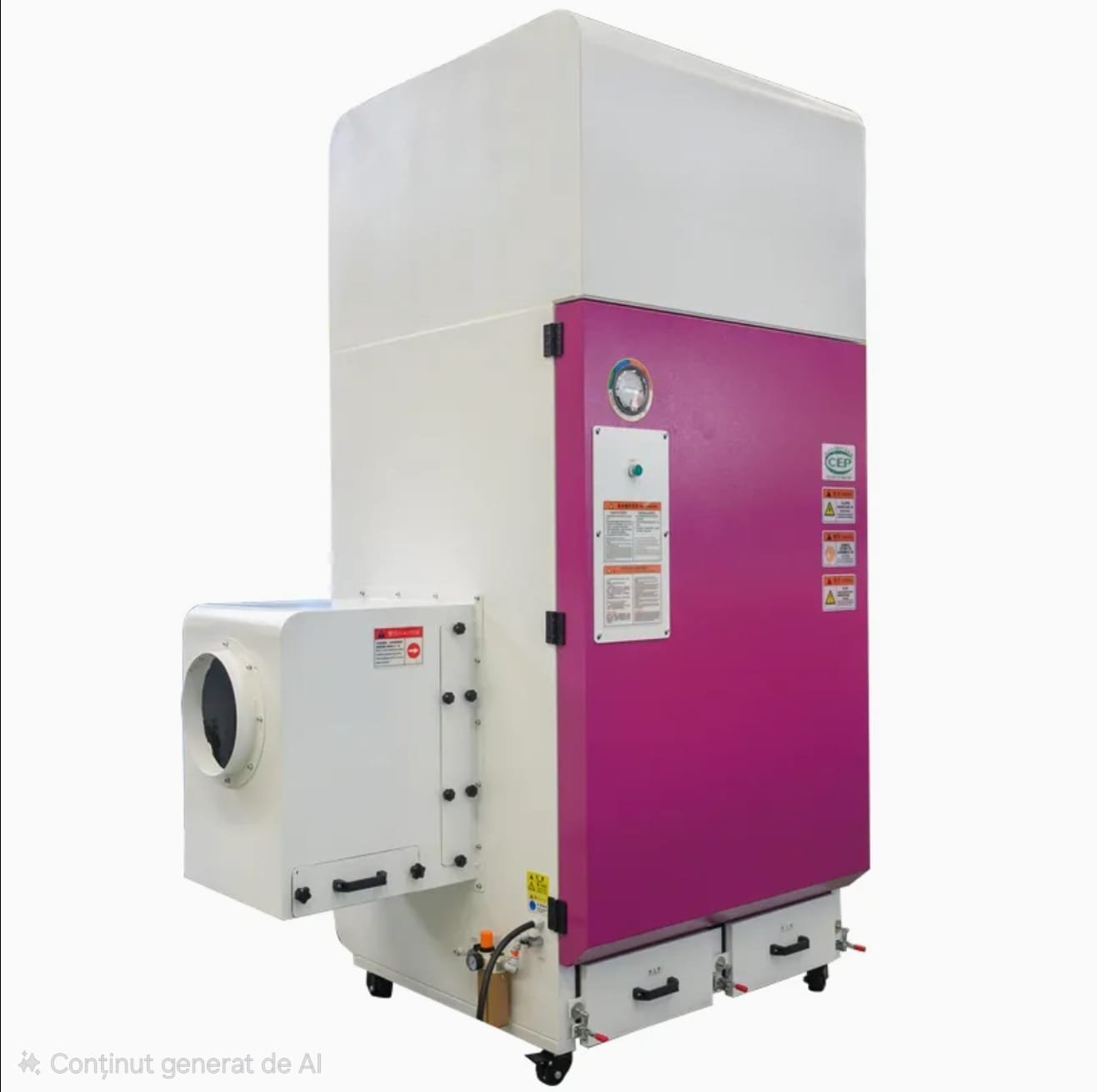

Extrage praful și gazele rezultate din debitare și le filtrează în hală, fără tubulatură prin perete. Pornește automat odată cu tăierea sau după program, iar aerul comprimat scutură periodic cartușele, care se golesc într-un container de praf. În Uniunea Europeană este cerință de mediu pentru sala de tăiere, deci în practică nu prea e opțională. Luată împreună cu compresorul, trece la preț redus.

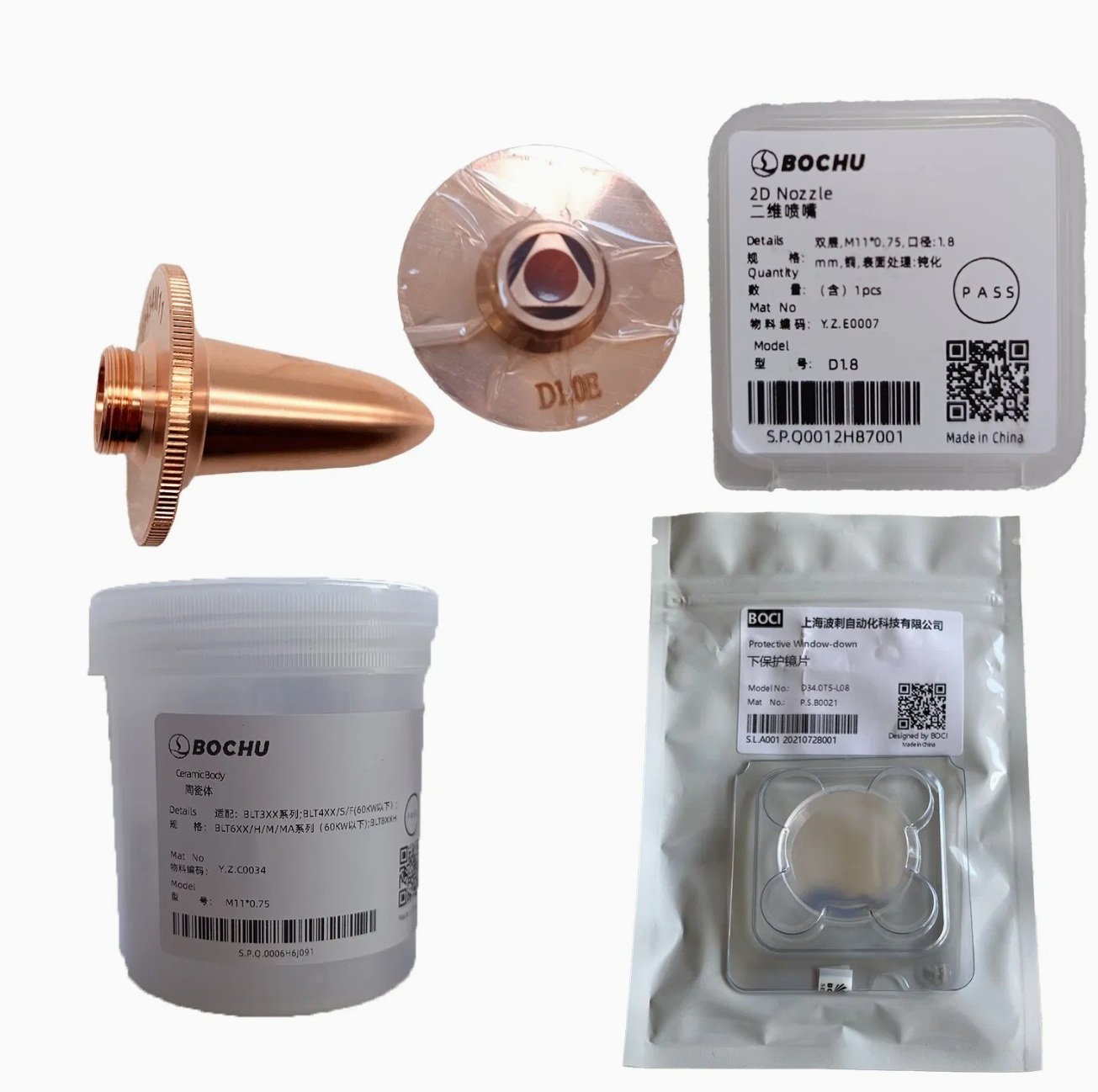

Duze, ceramică și lentile de protecție, pe stoc de la început. Nu oprești producția când se consumă primele piese și nu aștepți livrare din China. Îl primești gratuit dacă alegi și compresorul, și unitatea de filtrare.

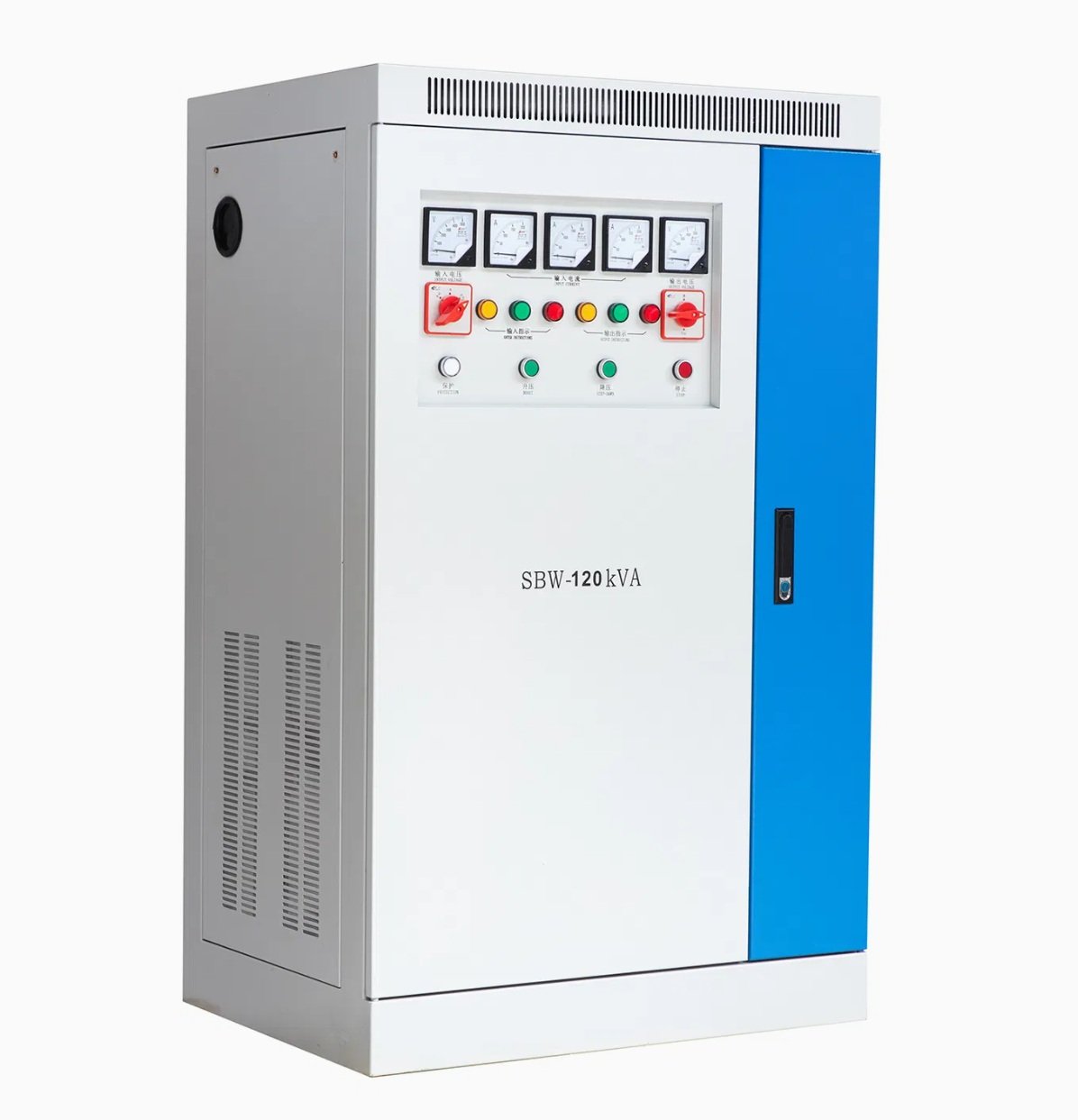

Sursa laser și electronica de comandă sunt sensibile la variațiile din rețea, iar într-o hală industrială aceste variații sunt regula, nu excepția: pornește un pod rulant sau un compresor mare și tensiunea sare. Fără stabilizator, rezultatul se vede întâi în tăieturi inconsecvente, apoi în componente arse, care nu intră în garanție pentru că defectul vine din rețeaua ta. Îl primești inclus în preț, la ambele puteri.
O supapă obișnuită comută între câteva presiuni fixe. Cea proporțională dozează continuu presiunea gazului de asistare și o reglează din CNC, în pași de 0,1 bar, pentru fiecare grosime și fiecare material din program. Se vede în muchii mai curate, mai puțină zgură de curățat manual și un consum de gaz mai mic, mai ales când treci des de la o grosime la alta în aceeași comandă. La mulți furnizori este opțional; aici intră în preț.
Mașina vine cu TubePro inclus, care taie corect orice program de țeavă. Tubes T este nivelul următor, pentru cine debitează profile în serie: croiește automat reperele pe barele de 6 metri ca să rămână cât mai puțin capăt netăiat, gestionează îmbinările și decupările la intersecția a două profile și scoate lista de debitare pe bară. Pe o structură metalică cu sute de repere, diferența se vede direct în metrii de țeavă cumpărați.
Controllerul CypCut are inclusă o funcție de nesting simplă, bună pentru câteva piese pe placă. CypNest este programul separat, pentru cine croiește serios: așază automat, manual sau mixt un număr nelimitat de piese pe oricâte plăci, inclusiv pe resturile de tablă rămase din comenzile anterioare, pe care le imporți din CAD. Calculează gradul real de utilizare a materialului, optimizează ordinea tăierii ca să scadă cursele în gol și taie pe muchie comună, cu micro-joint. La final scoate rapoarte de producție și calcul de preț pe comandă, deci îl folosești și la ofertare, nu doar la croit.
Prețul de listă conține deja unitatea de debitat țeavă cu mandrină automată servo, TubePro pentru programarea țevii, supapa proporțională pentru gaze, care valorează 1.300 €, și stabilizatorul de tensiune, care valorează 800 €. La ele se adaugă transportul, punerea în funcțiune și școlarizarea operatorilor. Iar dacă alegi compresorul și unitatea de filtrare împreună, amândouă trec la preț redus și primești și kitul de consumabile de 1.500 € gratuit. La 3000W, pachetul îți aduce 2.200 € economie. Configuratorul aplică singur reducerile, nu trebuie să ceri nimic.

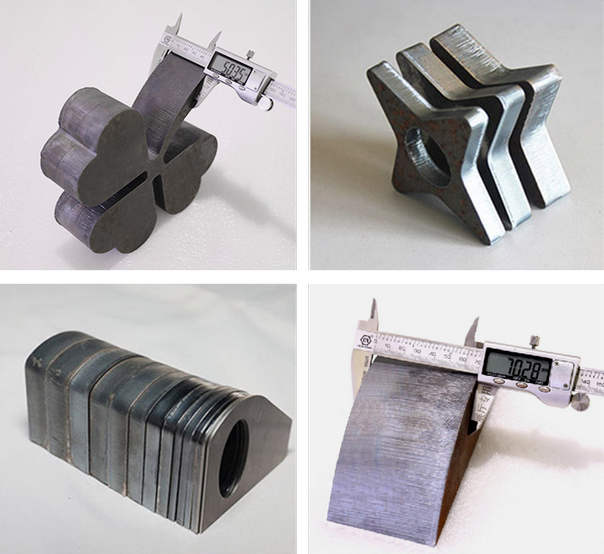

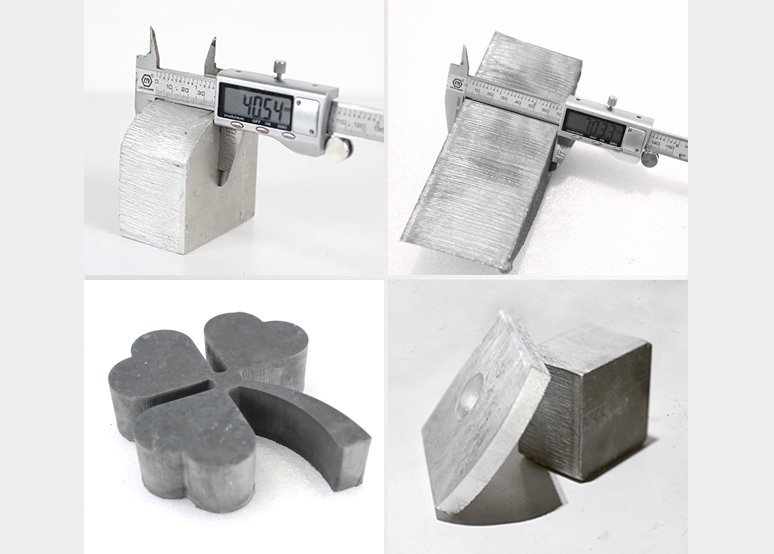

Valorile de jos sunt pentru tablă, cu gazul potrivit fiecărui material. La grosimea maximă mașina taie, dar muchia poate avea bavuri și o ușoară conicitate, deci nu o recomandăm pentru serie. Pe țeavă, capacitatea este aceeași la ambele puteri: diametre între 20 și 240 mm, lungimi de până la 6 metri și maximum 300 kg pe bară.
| Oțel carbon, producție de serie | 16 mm |
|---|---|
| Oțel carbon, tăiere ocazională | 22 mm |
| Inox, producție de serie | 8 mm |
| Inox, tăiere ocazională | 10 mm |
| Aluminiu | până la 8 mm |
| Alamă | până la 6 mm |
| Greutate maximă tablă / țeavă | 800 / 300 kg |
| Oțel carbon, producție de serie | 20 mm |
|---|---|
| Oțel carbon, tăiere ocazională | 25 mm |
| Inox, producție de serie | 18 mm |
| Inox, tăiere ocazională | 20 mm |
| Aluminiu, producție de serie | 14 mm |
| Aluminiu, tăiere ocazională | 16 mm |
| Greutate maximă tablă / țeavă | 800 / 300 kg |
Cu compresorul de 16 bar, mașina taie oțel carbon până la 6 mm cu aer, la ambele puteri, iar inox până la 16 mm la 3000W și până la 18 mm la 6000W. Peste aceste grosimi ai nevoie de azot sau de oxigen. Pentru un atelier care lucrează majoritar inox subțire și oțel sub 6 mm, compresorul scoate practic complet buteliile din costul pe piesă.
Este întrebarea pe care o primim cel mai des. Răspunsul depinde de cât de des tai țeavă, dar cifrele sunt clare de la început.
Un laser de tablă plus un laser separat de debitat țeavă, de aceeași clasă, costă împreună cu 30 – 40% mai mult decât o LNR de aceeași putere. La diferența de preț se adaugă al doilea loc ocupat în hală, a doua alimentare electrică, a doua instalare, a doua școlarizare, al doilea set de consumabile și al doilea contract de service.
Dacă tai tablă și țeavă în paralel, opt ore pe zi, ambele, atunci o mașină combi devine gâtuitura: cât taie țeavă, nu taie tablă. În punctul acela, două mașini separate îți dau dublul capacității, nu doar dublul flexibilității.
Regula practică: dacă țeava reprezintă sub 40% din ce debitezi, LNR este alegerea corectă. Peste acest prag, merită să discutăm o configurație cu două utilaje.
Mecanica, batiul, masa și unitatea de țeavă sunt identice. Diferă sursa laser, capul de tăiere și versiunea de software. Coloana puterii alese în configurator este evidențiată.
| Caracteristică | 3000W | 6000W |
|---|---|---|
| Sursă laser | Raycus 3000W, fibră | Raycus 6000W, fibră |
| Cap de tăiere | Raytools Elveția, autofocus | BOCI 4, autofocus, focalizare ±50 mm |
| Controller tablă | CypCut FSCUT 2000E | CypCut FSCUT 4000E |
| Oțel carbon, producție de serie | până la 16 mm | până la 20 mm |
| Inox, producție de serie | până la 8 mm | până la 18 mm |
| Tăiere cu aer, inox | până la 16 mm | până la 18 mm |
| Preț, configurație standard |
| Model utilaj | LF 3015 LNR |
|---|---|
| Lungime de undă | 1080 nm |
| Dimensiunea mesei | 3000 × 1500 mm |
| Dimensiunea țevii | Diametru maxim 240 mm, lungime maximă 6000 mm |
| Prindere țeavă | Mandrină automată servo, cu funcție anti-rotire |
| Curse X / Y / Z | 1500 / 3000 / 300 mm |
| Viteză maximă de poziționare X/Y | 100 m/min |
| Accelerație maximă axa X | 1 G |
| Precizie de poziționare | ±0,02 mm |
| Precizie de repetabilitate | ±0,03 mm |
| Greutate maximă admisă tablă / țeavă | 800 / 300 kg |
| Răcire | Cu apă, circuit dual pentru sursa laser și capul de tăiere |
| Acționare | Servomotoare și drivere Inovance pe axele X / Y / Z |
| Reductoare | Motoreducer, Franța |
| Ghidaje liniare | HIWIN, Taiwan |
| Transmisie | Pinion și cremalieră Apex Taiwan pe X/Y, șurub cu bile TBI Taiwan pe Z |
| Traversă | Aluminiu de aviație 6061 T6, 180 kg, față de 320 kg la varianta din oțel |
| Batiu | Construcție sudată cu structură internă tip fagure, detensionat termic |
| Software țeavă | TubePro, inclus în preț |
| Post de comandă | Display industrial de 21", cu Windows |
| Control gaze | Supapă proporțională de joasă presiune |
| Sistem de ungere | Automat |
| Alimentare electrică | 380 V / 50 Hz |
| Condiții de plată | 20% avans la semnarea contractului, 80% înainte de livrare |
| Termen de livrare | Din stoc sau aproximativ 3 – 4 luni de la comandă și plata avansului |
| Garanție | 24 de luni de la punerea în funcțiune, service și piese din București |
Filmare din timpul lucrului, pe mașina reală. Videoclipul se încarcă doar la click, ca pagina să rămână rapidă.
Este alegerea potrivită pentru atelierele care au nevoie și de tablă, și de țeavă, dar nu au spațiu sau buget pentru două mașini separate. Dacă lucrezi aproape exclusiv țeavă, seriile T2 sau T3 acoperă mai bine nevoia.

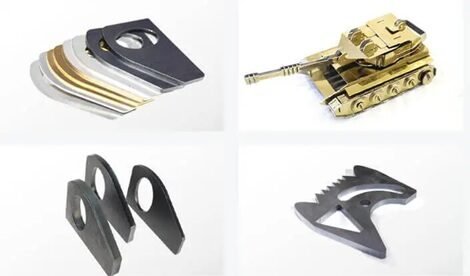

Componente din tablă și din țeavă pentru subansambluri, prototipuri și serii mici.
Piese din țeavă și plăci pentru instalații, cu decupaje și îmbinări executate precis.
Debitare curentă de repere plane, cu posibilitatea de a trece la țeavă fără altă mașină.
Cadre din țeavă combinate cu plăci și suporturi din tablă, pe același flux de producție.
Balustrade, scări și structuri ușoare, unde piesele plane și cele tubulare se îmbină.
O singură mașină, un singur loc ocupat în hală și un singur operator instruit.
Garanția este de 24 de luni de la punerea în funcțiune, iar la ea se adaugă transportul, instalarea și instruirea operatorilor, fără costuri separate.
Pe tablă, cu sursa de 3000W tai oțel carbon până la 16 mm în producție de serie și până la 22 mm ocazional, inox până la 8 mm în serie și 10 mm ocazional, plus aluminiu până la 8 mm și alamă până la 6 mm. Cu sursa de 6000W urci la 20 mm oțel și 18 mm inox în serie, cu maxime de 25 și respectiv 20 mm. Pe țeavă, capacitatea este aceeași la ambele puteri: profile rotunde sau pătrate cu diametre între 20 și 240 mm, lungimi de până la 6 metri și maximum 300 kg pe bară.
Un laser de tablă plus un laser separat de țeavă costă împreună cu 30 – 40% mai mult decât o LNR de aceeași putere, la care se adaugă al doilea loc în hală, a doua instalare, a doua școlarizare și al doilea contract de service. Regula practică pe care o folosim: dacă țeava reprezintă sub 40% din ce debitezi, LNR este alegerea corectă. Peste acest prag, sau dacă ai nevoie să tai tablă și țeavă simultan în schimburi pline, merită discutată o configurație cu două utilaje. Vezi calculul complet.
Uită-te la grosimea pe care o tai cel mai des, nu la cea maximă. Sursa de 3000W acoperă oțel carbon până la 16 mm în serie și este suficientă pentru majoritatea atelierelor de confecții metalice. Cea de 6000W urcă la 20 mm și, mai important, taie de două-trei ori mai repede grosimile mici: pe 3 mm oțel face 12 – 14 m/min, față de 3,2 – 3,6 m/min la 3000W. Dacă lucrezi în serie pe tablă subțire sau tai mult inox gros, diferența de preț se recuperează din timpul de mașină.
TubePro vine inclus în preț și este programul cu care tai efectiv țeava: importă reperul, generează traseul și îl trimite la mașină. Tubes T, opțional la 2.500 €, este nivelul de deasupra, pentru cine debitează profile în serie: croiește automat reperele pe barele de 6 metri ca să rămână cât mai puțin capăt netăiat, gestionează decupările la intersecția a două profile și scoate lista de debitare pe fiecare bară. Pe o structură metalică cu sute de repere, se vede direct în metrii de țeavă cumpărați.

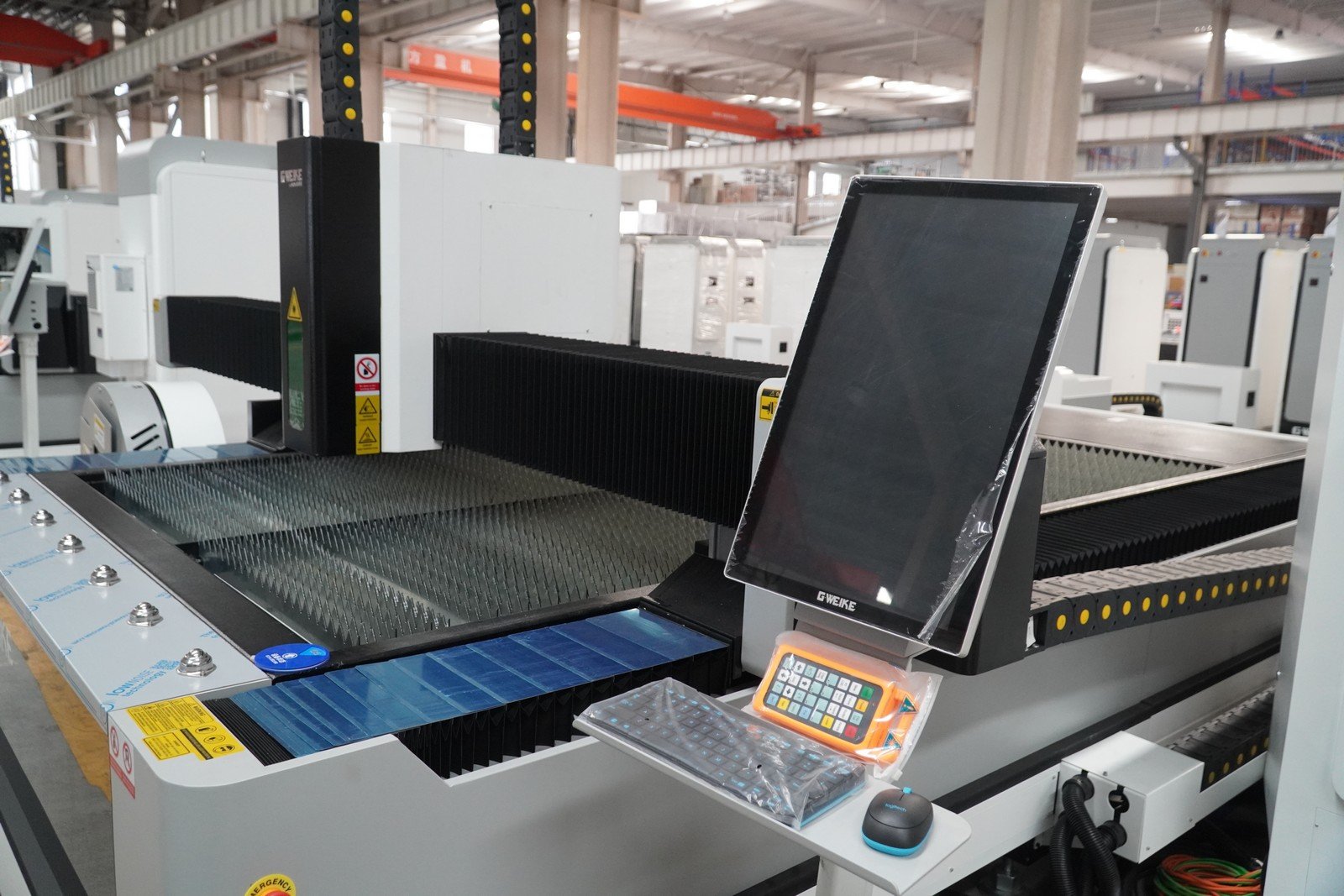

Nu schimbi postul de lucru: ambele programe, CypCut pentru tablă și TubePro pentru țeavă, rulează pe același ecran industrial de 21 de țoli, cu Windows. Țeava se prinde într-o mandrină automată servo, cu funcție anti-rotire, deci nu trebuie centrată manual. Un operator instruit acoperă ambele procese, ceea ce la două mașini separate ar însemna două instruiri și, de obicei, doi oameni.
Unitatea de filtrare da, în practică: în Uniunea Europeană extracția și filtrarea gazelor din sala de tăiere este cerință de mediu. Compresorul este o decizie economică: cu el tai cu aer oțel până la 6 mm și inox până la 16 – 18 mm, deci scoți buteliile de azot din costul pe piesă. Dacă le iei pe amândouă, amândouă trec la preț redus și primești în plus kitul de consumabile gratuit — în total 2.200 € la varianta de 3000W.
Unitatea de țeavă, preciziile, vitezele și puterile disponibile sunt identice. Diferă doar suprafața de tăiere a tablei: 3050 × 1530 mm la LF 3015 LNR și 6050 × 2530 mm la LF 6025 LNR. Prețurile din configurator sunt pentru modelul de 3 metri; pentru cel de 6 metri îți facem ofertă la cerere, cu aceleași dotări și aceleași condiții.
Prețul include unitatea de debitat țeavă, software-ul TubePro, supapa proporțională pentru gaze, stabilizatorul de tensiune, transportul până la adresa ta, punerea în funcțiune și școlarizarea operatorilor. Plata se face 20% avans la semnarea contractului și 80% înainte de livrare. Termenul este din stoc, dacă mașina este disponibilă, sau aproximativ 3 – 4 luni de la comandă și plata avansului. Garanția este de 24 de luni de la punerea în funcțiune, cu service și piese de schimb din București.
Prețuri reale pentru toată gama, de ce una costă 25.000 € și alta 45.000 €, și ce te mai costă după ce semnezi: gazele, filtrarea și curentul. Plus șapte întrebări de pus oricărui furnizor, inclusiv nouă.
Spune-ne ce materiale tai și pe ce grosimi lucrezi de obicei. Modelul și puterea alese mai sus se completează automat în formular. Pe baza acestor date îți trimitem oferta completă.
De luni până vineri, între 8:30 și 17:00. Îți spunem sincer ce configurație ți se potrivește, inclusiv atunci când răspunsul este o mașină mai mică decât cea la care te uiți.
0723.190.249LNR combină tabla și țeava într-un singur utilaj. Dacă volumul cere mese automate sau mașini dedicate, vezi mai jos.
