Sistem de aliniere vizuală pentru capul laser
Vezi pe ecran, în milimetri, cât de departe este centrul duzei față de centrul fasciculului. Alinierea se face dintr-un singur pas, fără tăieri de probă și fără reglaje la ochi.

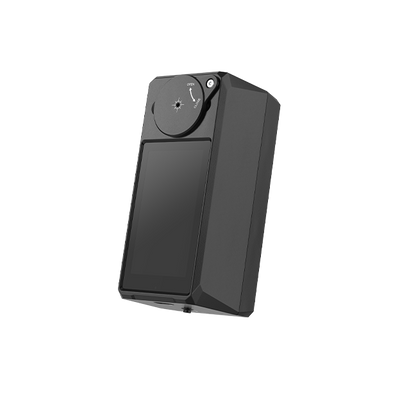

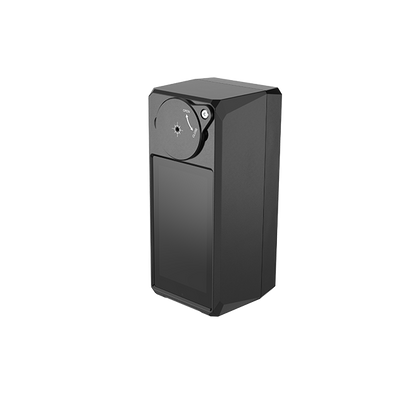

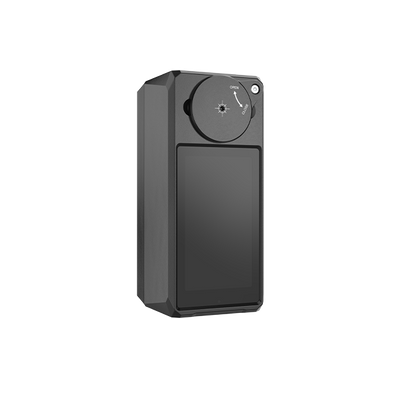

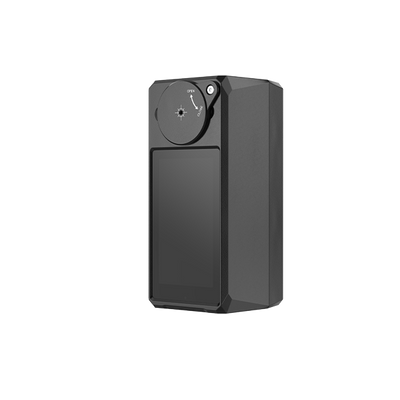

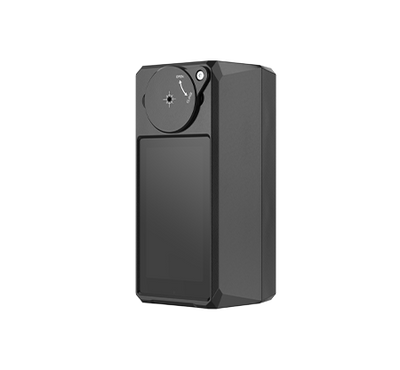

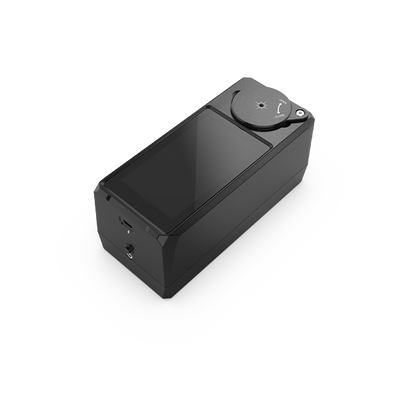

Sistem de aliniere vizuală
Se folosește la orice mașină de tăiat cu laser.
Cu TVA 21%: 1.451 €
- Modulul complet, cu ecran și acumulator
- Cablu USB-C, pentru orice încărcător
- Instrucțiuni de utilizare
Preț în euro, fără TVA. Livrare și instruire incluse.
Coaxialitatea, transformată în cifre
Este un sistem de calibrare bazat pe viziune industrială. O cameră și un algoritm afișează pe ecran centrul duzei și centrul fasciculului, două puncte pe care ochiul nu le poate compara. Sistemul calculează abaterea dintre ele și o afișează în milimetri.

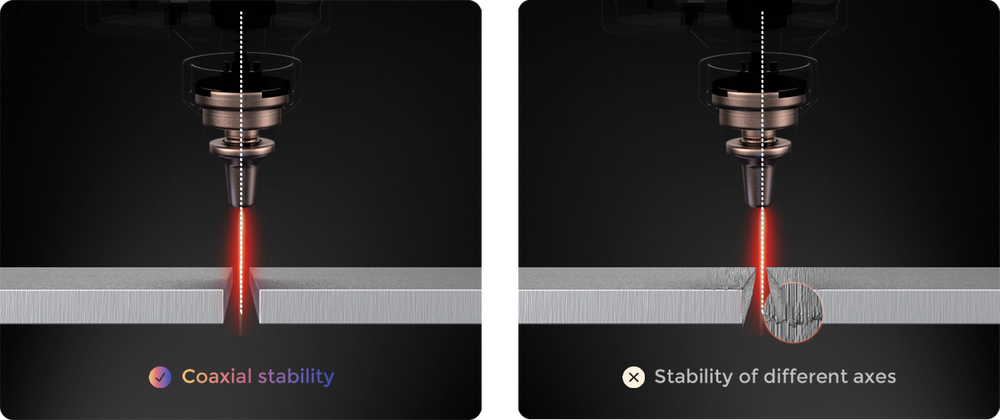

De ce contează alinierea capului
Când fasciculul nu este centrat în duză, jetul de gaz și energia nu cad pe aceeași linie cu tăietura. Rezultatul se vede în zgură, în muchii tăiate oblic și în piese care ajung la rebut. Problema apare treptat, după schimbarea duzei sau după o coliziune, și se observă abia când calitatea scade vizibil.
- Mai puțină zgură și mai puține bavuri pe piese
- Secțiune de tăiere mai curată, fără deviere
- Rată de rebut mai mică la producția de serie

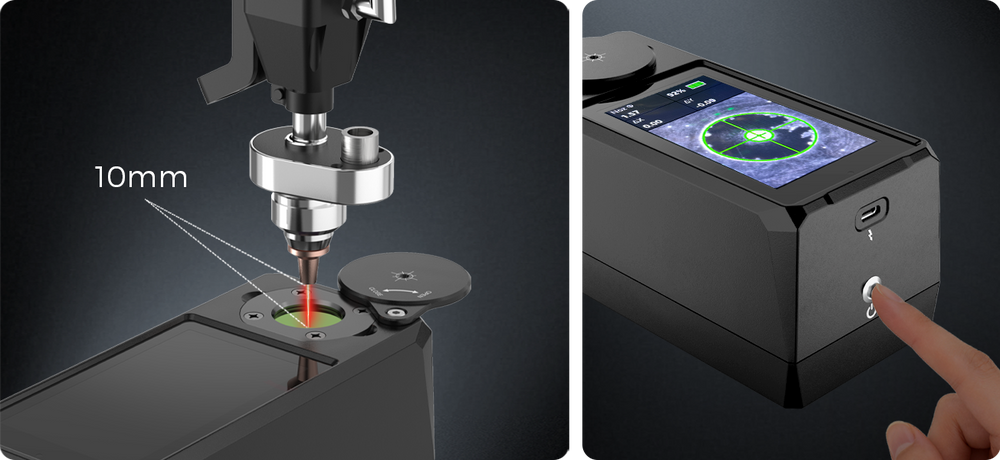

Trei pași, sub un minut
Așezi modulul sub duză
La aproximativ 10 mm sub vârful duzei. Nu ai nevoie de suport sau de fixare specială.
Pornești camera
Alinierea începe cu o singură apăsare. Pe ecran apar ambele centre și abaterea dintre ele.
Corectezi după cifre
Reglezi până când abaterea ajunge la zero. Fără tăieri de probă și fără estimări la ochi.
Aliniere cu operații minime
Metoda clasică presupune tăieri repetate pe o placă de probă și observarea fantei la lupă. Este lentă, depinde de experiența operatorului și dă rezultate diferite de la un om la altul. Aici, procedura devine identică pentru oricine o execută.
- Fără tăieri repetate pe placa de probă
- Fără observarea fantei mărite, la ochi
- Ciclul de reglaj scade semnificativ

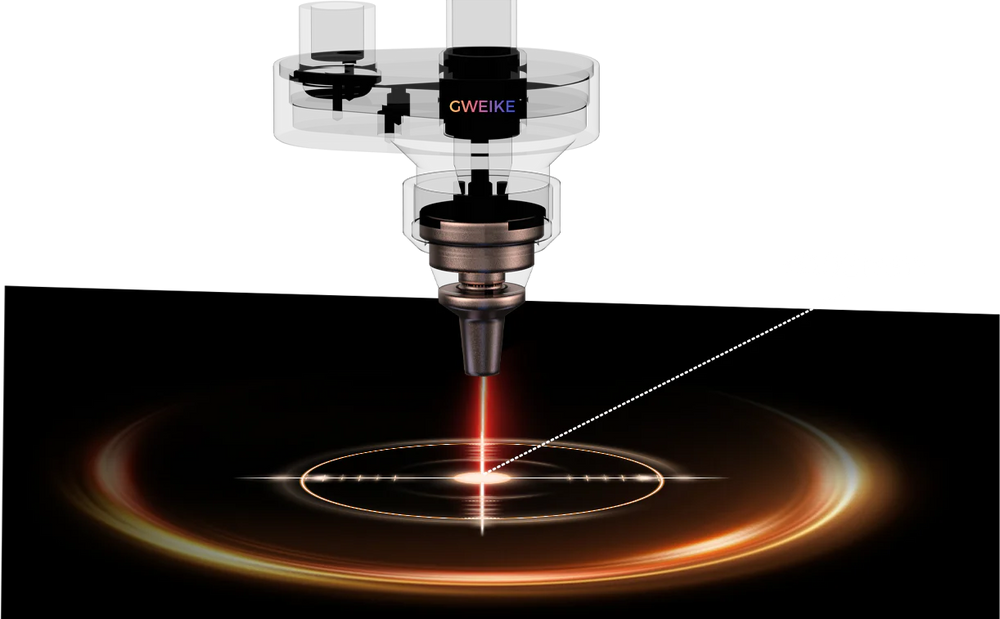

Precizie de 0,02 mm, afișată pe ecran
Sistemul calculează coordonatele centrului duzei, ale centrului fasciculului și abaterea exactă dintre ele. Transformă coaxialitatea, care era până acum o apreciere subiectivă, într-un număr pe care îl poți verifica și nota.
- Repetabilitate la recunoaștere sub 0,02 mm
- Acuratețe absolută sub 0,05 mm
- Reglaje sub nivelul milimetrului, controlate

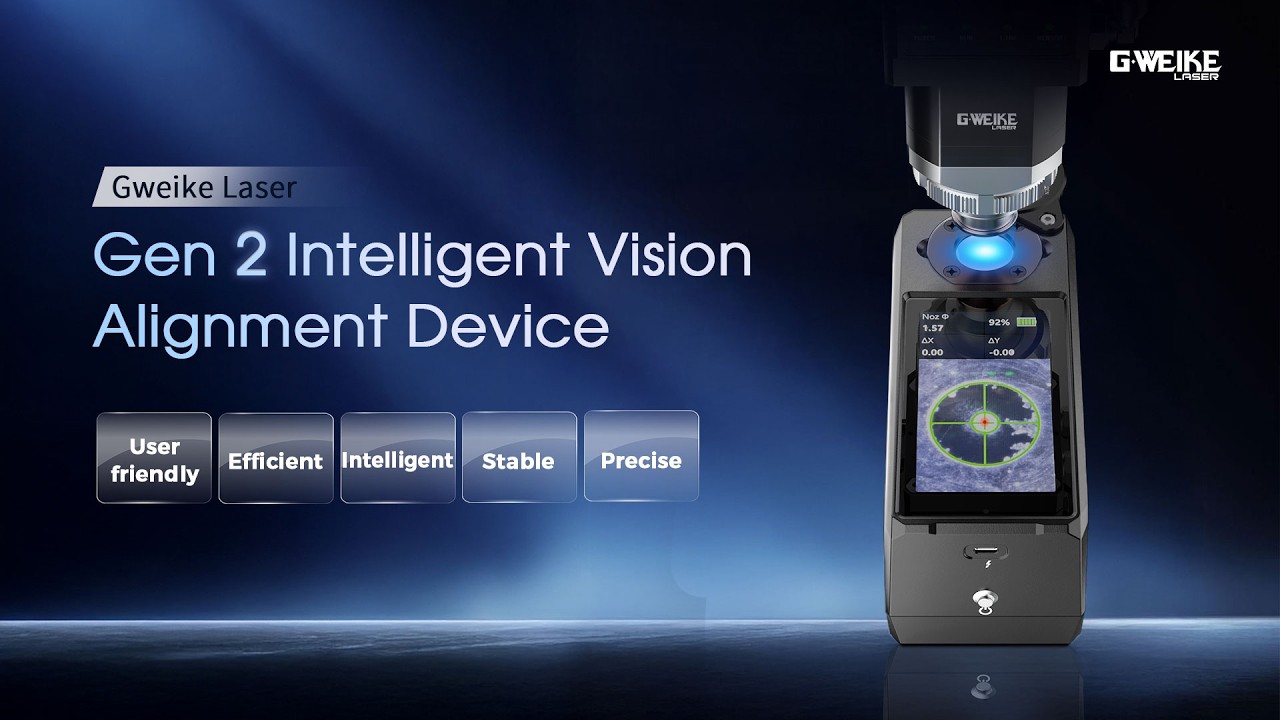

Procedura completă, filmată
Procedura completă, de la așezarea modulului până la reglajul final. Videoclipul se încarcă doar când apeși pe el, ca pagina să rămână rapidă.
Situațiile în care îl scoți din sertar
După schimbarea duzei
Verifici în câteva secunde dacă noua duză este centrată, înainte să pornești o serie întreagă.
După o coliziune
Dacă a lovit o piesă răsturnată, afli imediat dacă geometria capului s-a modificat.
Când calitatea scade
Zgură apărută din senin sau muchii oblice au adesea aceeași cauză: fasciculul decentrat.
La schimbul de tură
Verificare rapidă la preluare, ca fiecare operator să pornească de la aceeași stare a mașinii.
Înainte de o lucrare pretențioasă
La piesele cu toleranțe strânse, un minut de verificare economisește un lot întreg.
La instruirea operatorilor
Un om nou vede pe ecran ce înseamnă aliniere corectă, în loc să învețe din încercări.
Specificații
| Rezoluție cameră | 1920 × 1200 |
|---|---|
| Înălțime de urmărire | 1 mm |
| Repetabilitate la recunoaștere | ≤ 0,02 mm |
| Acuratețe absolută la recunoaștere | ≤ 0,05 mm |
| Alimentare | Acumulator 21700 |
| Încărcare | USB sau alimentator |
| Capacitate acumulator | 4500 mAh la 0,2C |
| Consum | Sub 4 W la 4,2 V c.c. |
| Dimensiuni | 180 × 80 × 82,5 mm |
| Diagonala ecranului | 4,5 inch |
| Greutate | Aproximativ 1 kg |
| Grad de protecție | IP64 |
| Temperatură de lucru | 0 – 60 °C |
| Umiditate ambientală | 0 – 70% RH, fără condens |
| Certificare | CE |
Ce ne întreabă clienții
Pe ce mașini se poate folosi?
Pe orice mașină de tăiat cu laser, indiferent de producător. Modulul se așază liber sub duză, nu se montează pe cap și nu se conectează la mașină, deci nu depinde de marca sau de modelul echipamentului.
Cât durează o verificare?
Sub un minut. Așezi modulul la circa 10 mm sub duză, pornești camera și citești abaterea pe ecran. Reglajul propriu-zis depinde de cât de mult a deviat capul.
Chiar am nevoie de el, dacă mașina taie bine acum?
Alinierea se pierde în timp, la schimbarea duzelor și după coliziuni. Problema apare treptat și de obicei o observi când ai deja piese de rebut. Sistemul îți arată starea reală oricând, în câteva secunde, deci o prinzi înainte să coste.
Trebuie conectat la mașină?
Nu. Are ecran propriu și acumulator, deci funcționează complet independent. Se încarcă prin cablul USB-C inclus, de la orice încărcător de telefon sau direct din calculator.
Îl poate folosi orice operator?
Da, și acesta este unul dintre avantajele reale. Procedura este aceeași indiferent cine o execută, pentru că reglajul se face după o cifră afișată, nu după experiență și ochi format.
Ce include livrarea?
Modulul complet, cu ecran și acumulator, și cablul USB-C. Încărcătorul nu este inclus, dar merge orice alimentator obișnuit de telefon. Instrucțiunile de utilizare sunt incluse.
